TDA2003AV

TDA2003AV

CIRTDA2003

$ 13.00 MXN Precio incluye IVA

Descripción

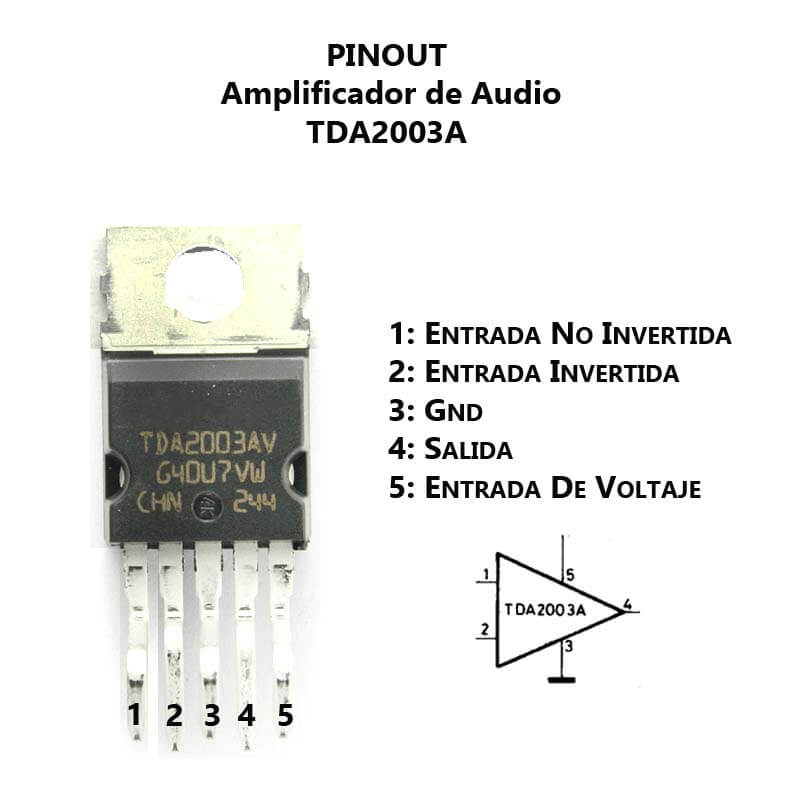

Circuito integrado TDA2003 es un amplificador de clase AB de 10 watts que proporciona una capacidad de corriente de salida alta (hasta 3.5 A).
Se garantiza una operación completamente segura debido a la protección contra el cortocircuito de CC y CA entre todas las clavijas y tierra, sobre-rango térmico, descarga de carga, subida de voltaje hasta 40V. Es capaz de proporcionar una corriente de salida alta  con una distorsión de armónicos y cruces muy baja. El funcionamiento completamente seguro está garantizado debido a la protección contra cortocircuitos de CC y CA entre todos los pines y tierra, en circuito limitador térmico, protección contra sobretensiones de voltajes de descarga de hasta 40 V y diodos de protección en caso de tierra abierta accidental.



  • Rendimiento mejorado sobre el TDA2002 (compatible pin-to-pin)
  • Número muy bajo de componentes externos
  • Facilidad de montaje
  • Proporciona hasta 10W sobre una carga de 4 ohms
  • Incluye protección contra cortocircuitos de CA y CC, además de protección térmica
  • Requiere pocos componentes externos, lo que facilita su montaje y reduce costos
  • Mantiene una buena calidad de sonido con baja distorsión de cruce
  • Aplicaciones: Amplificador de audio

Especificaciones

  • Tensión de alimentación máxima (50ms): 40 V
  • Tensión de alimentación DC: 28 V
  • Tensión de operación: 18 V
  • Corriente máxima de salida (repetitiva): 3.5 A
  • Corriente máxima de salida ( no repetitiva) 4.5 A
  • Disipación de potencia en Tcase = 90°C: 20 Watts
  • Temperatura de trabajo mínima: -40°C
  • Temperatura de trabajo máxima: 150°C
  • Encapsulado: TO-220
  • Número de pines: 5
  • Modelo: BB8 +

Sustituto

NTE1288

Documentación

Nota: Se recomienda usar un disipador de calor debido a la disipación de potencia generada durante la operación.
