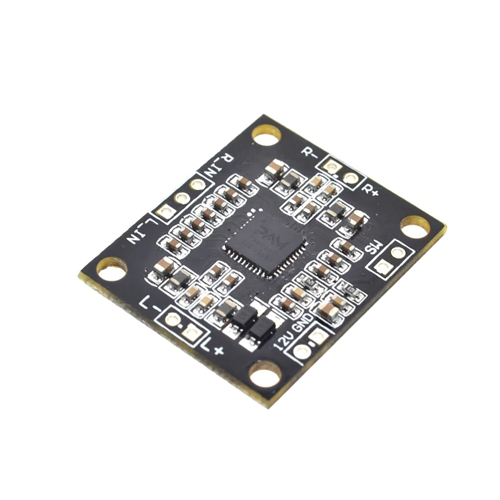

Módulo Amplificador de Audio 2X15 W Clase D Estéreo PAM8610

Módulo Amplificador de Audio 2X15 W Clase D Estéreo PAM8610

ROB0815

$ 49.00 MXN Precio incluye IVA


Descripción

El PAM8610 es un amplificador de audio estéreo clase D que puede entregar hasta 2x15W de potencia a una carga de 8 ohmios, operando con una fuente de alimentación de 7V a 15V DC, siendo 12V la más común. Está basado en el chip PAM8610 de Diodes Incorporated, el cual utiliza modulación por ancho de pulso (PWM) para amplificar señales de audio con alta eficiencia y bajo calor generado, sin necesidad de disipadores grandes. Su funcionamiento consiste en tomar una señal de audio de baja potencia (proveniente de un reproductor, módulo Bluetooth o microcontrolador) y amplificarla lo suficiente para alimentar directamente un par de altavoces estéreo. Además, cuenta con características como bajo nivel de distorsión, buena fidelidad de audio, protección contra sobrecalentamiento y sobrecarga, y generalmente incluye control de volumen.

El PAM8610 Amplificador Estéreo 2x15W 12V se utiliza ampliamente en proyectos de audio compactos donde se requiere una buena calidad de sonido con bajo consumo energético y sin necesidad de disipadores voluminosos. Sus principales aplicaciones incluyen altavoces Bluetooth caseros, radios portátiles, sistemas de sonido para computadoras, televisores, monitores de audio, y proyectos electrónicos DIY donde se integran reproductores MP3, módulos Bluetooth o tarjetas de desarrollo como Arduino, ESP32 o Raspberry Pi. Gracias a su alta eficiencia y diseño en clase D, es ideal para dispositivos alimentados por baterías o fuentes limitadas, ofreciendo un equilibrio entre potencia, fidelidad y tamaño reducido. También es muy utilizado en sistemas embebidos, kits de aprendizaje y soluciones de audio económicas con buena salida estéreo.

  • Funciona con impedancias de 4 Ω a 8 Ω
  • Alto rendimiento y bajo consumo de energía
  • Pérdidas bajas
  • Alta eficiencia
  • Con orificios para atornillar a chasis
  • Aplicaciones: Amplificador de audio



Especificaciones

  • Chip principal: PAM8610
  • Tipo de Amplificador: Clase D
  • Voltaje de funcionamiento mínimo: 7 V
  • Voltaje de funcionamiento máximo: 15 V
  • Voltaje de alimentación: 12 V
  • Corriente estática: 20 mA
  • Corriente de entrada: 3 A
  • Respuesta en frecuencia: 20 Hz a 20 kHz
  • Relación Señal /Ruido: 80 dB
  • Altavoces compatibles (Impedancia de salida): 4 Ω a 8 Ω
  • Número de canales: 2
  • Potencia de salida con impedancia de 4 Ω: 15 W por canal
  • Potencia de salida con impedancia de 8 Ω: 10 W por canal
  • Impedancia de salida mínima: 4 Ohm
  • Impedancia de salida máxima: 8 Ohm
  • Tipo salida:  Estéreo (2 canales)
  • Temperatura de operación mínima: -40 °C
  • Temperatura de operación máxima: 85 °C
  • Dimensiones: 3 cm X 3 cm X 0.3 cm
  • Modelo: PAM8610
  • Modelo: L7 +

Aplicaciones

  • Altavoces DIY y portátiles: Ideal para crear bafles pasivos, bocinas bluetooth personalizadas y sistemas de sonido donde el espacio y el consumo de batería son críticos
  • Audio para automóviles y motocicletas: Gracias a su alimentación de 12 V y a su alta potencia, se utilza para mejorar el sonido
  • Amplificación de instrumentos musicales: Aplicable en guitarrs eléctricas y bajos como preamplificador o amplificador de potencia debido a su capacidad de manejar señales de cápsulas electromagnéticas
  • Sistemas de audio embebido/domótica: Perfecto para intercomunicadores, sistemas de sonido distribuidos e el hogar o altavoces inteligente
  • Actualización de equipos multimedia: Mejora de sonido en televisores, monitores y ordenadores (usando dos módulos para estéreo)
  • Proyectos educativos: Prototipado rápido con plataformas como Arduino, ESP32 o Raspberry Pi para proyectos de audio

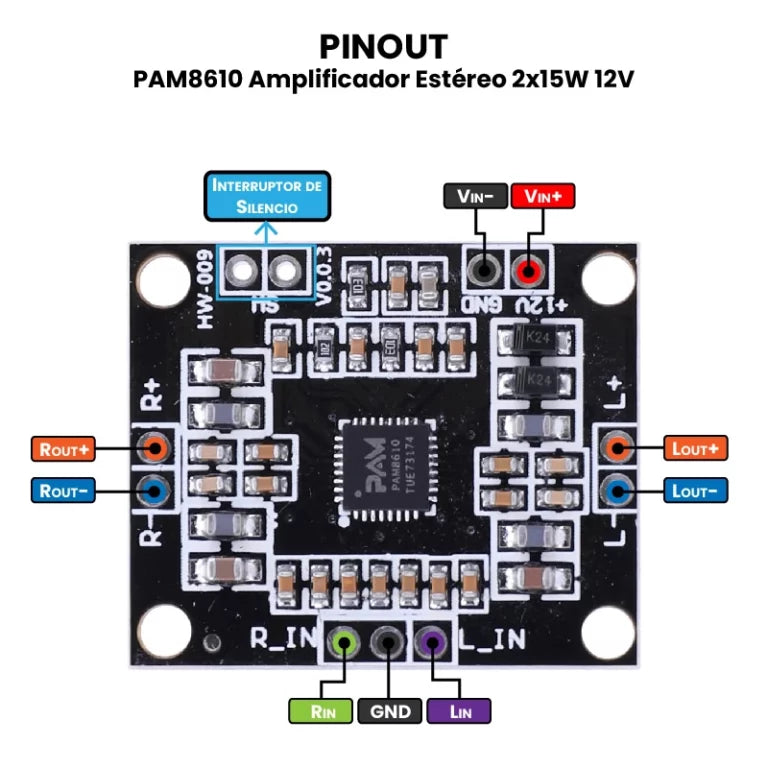

Conexión

Alimentación (Corriente)

  • 12 V/VCC: Conecta el polo positivo de tu fuente de poder (o batería) a esta terminal. El voltaje debe estar entre 7 V y 15 V
  • GND /Tierra): Conecta el polo negativo de tu fuente de alimentación

Entradas de audio

  • R (Derecha): Conecta el canal derecho de tu fuente de sonido (cable positivo de un conector Jack 3.5mm o módulo Bluetooth)
  • L (Izauierda): Conecta el canal derecho de tu fuente de sonido (cable positivo de un conector Jack 3.5mm o módulo Bluetooth)
  • Tierra del sonido (GND):  Conecta aquí el cable común/negativo de tu señal de audio

Salidas de bocina

  • L+ y L-: Conecta estos pines a los bornes positivo y negativo de tu bocina izquierda
  • R+ y R-: C Conecta estos pines a los bornes positivo y negativo de tu bocina derecha

Pines adicionales (Opcionales)

  • SW (Switch): Sirve para silenciar (mute) el amplificador. Si lo conectas al positivo de la fuente de alimentación, el amplificador se apaga. Si lo dejas desconectado, funciona normalmente

Recomendación de Uso

  • El límite de voltaje de alimentación es de 16.5  V, no use más de este voltaje
  • Se recomienda la alimentación de 12 V, 3 A
  • Para altavoces estéreo de 4-8 pulgadas
  • No cortocircuite la salida de audio a otra o un cortocircuito a tierra
  • Revise antes de conectar a la fuente de alimentación que el cableado sea el correcto
  • Verificar que la temperatura del microcontrolador, si es alta, colocar un disipador,
