Módulo Sensor de Luz LDR por Fotoresistencia

Módulo Sensor de Luz LDR por Fotoresistencia

ROB0826

$ 20.00 MXN Precio incluye IVA

Descripción

Sensar la luz ya no sera un problema con la ayuda de este módulo LDR Cuenta con 2 salidas, una analógica que debes conectar a una entrada analógica  y así utilizar el conversor ADC,  La salida digital posee 2 estados: Activo/apagado, el cambio de un estado a otro depende del umbral que se fije en el potenciómetro que se encuentra en el módulo, La salida digital puede utilizarse para controlar un relay (relevador) y así realizar una una acción dependiente de la intensidad de luz. .El módulo sensor fotoresistencia LDR es un sensor capaz de detectar la intensidad de la luz emitida sobre su superficie de panel, este dispositivo nos permite medir intensidad de luz de día de una lámpara, foco e incluso algún Diodo Emisor de Luz (LED). Este módulo es de salida digital, cuenta con un potenciómetro que nos permitirá ajustar la sensibilidad de la salida digital. El voltaje de salida digital es un “0” lógico cuando la intensidad de luz excede el valor fijado por el potenciómetro y es un “1” lógico cuando sucede lo contrario. Dentro de la aplicaciones más populares para este sensor tenemos: Sistemas de iluminación de acuarios o reservas de animales, sistemas de alumbrado, sistemas de jardinería (Para regar jardín cuando haya anochecido), medidor de luz para flash, radio despertador, sistema de señalización en carretera, etc.

  • Cuenta con orificio para fácil instalación
  • Sensibilidad de luz ajustable con potenciómetro
  • Salida limpia , señal estable
  • Fuerte capacidad de conducción
  • Alta sensibilidad
  • Salida de valor de conmutación digital (0 y 1)
  • Compatible con Arduino
  • Indicadores LEDs rojo de encendido y verde de salida digital

  • Aplicaciones: Control de sistemas de iluminación, detección de brillo de luz, sensor de brillo de luz, módulo de búsqueda de luz inteligente para automóviles


Especificaciones

  • Función: Detector de luz
  • Chip principal: LM393
  • Tipo de salida: Digital y analógica (Comparador)
  • Voltaje de alimentación mínimo: 3.3 V
  • Voltaje de alimentación máximo: 5 V
  • Conexión de 4 cables: VCC, GND, DO, AO

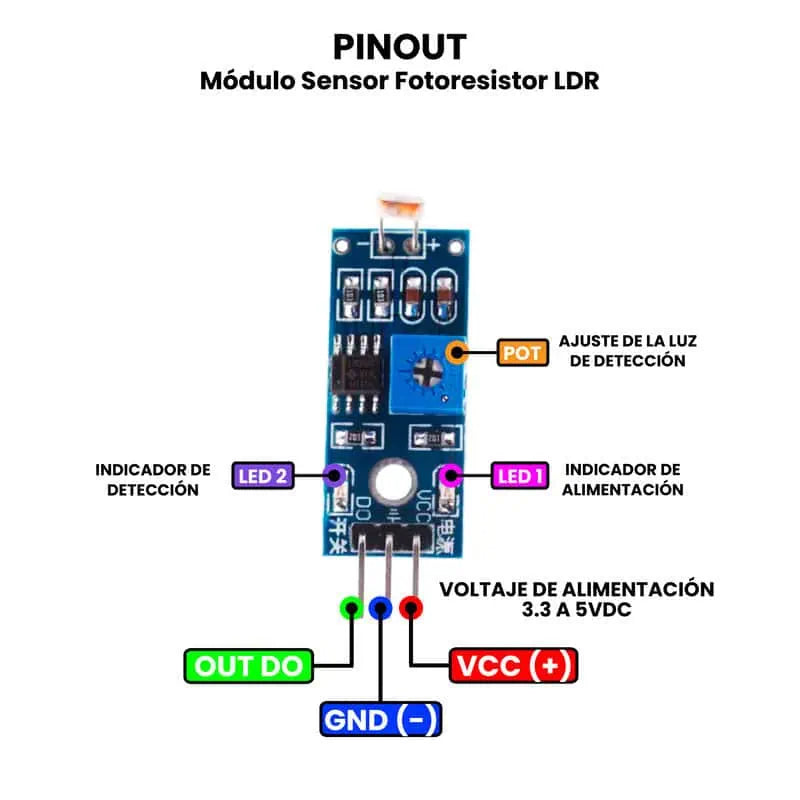

  • Distribución de pines:
    • Pin de alimentación VCC: 3.3 V - 5 V
    • Pin de alimentación 0 V: GND
    • Pin de OUT: Salida digital
  • Indicador de alimentación: LED rojo
  • Indicador de salida digital: LED verde
  • Dimensiones: 41 mm X 14 mm
  • Número de pines: 3
  • Modelo: G7 +
  • Modelo: OKY3105-1

Funcionamiento

  1. Sensor LDR: Mide la luz ambiente
  2. Potenciómetro:  Permite calibrar el umbral de sensibilidad
  3. Salida digital: Envía una señal de encendido/apagado (1 ó 0) al superar el nivel de luz configurado
  4. Salida analógica: Entrega un voltaje variable continuo, ideal para medir los valores exactos de la luz

Aplicaciones

  • Iluminación automática: Encendido de farolas, luces de emergencia o lámparas solares cuando oscurece
  • Sistemas de seguridad: Detectores de intrusos mediante barreras láser (si el rayo de luz se interrumpe, se dispara la alarma
  • Jardinería e invernaderos: Control de toldos automatizados o sistemas que miden la luz del día
  • Ajuste de pantallas:  Control del brillo en monitores o dispositivos electrónicos según la luz del entorno
  • Seguidores solares: Utilizados en paneles solares para orientarlos hacia donde la luz del sol es más intensa y así maximizar la captación de energía
  • Fotografía y óptica: Empleados en luxómetros y sistemas de exposición automática para cámaras fotográficas
  • Robótica educativa:  Permiten crear robots sencillos que avanzan siguiendo una trayectoria de luz o evitan zonas oscuras

Documentación

NOTA: No se debe de invertir la polaridad de la fuente de alimentación para el módulo, ya que podría dañar el chip
