Módulo Sensor de Temperatura con Termopar Tipo K MAX6675

Módulo Sensor de Temperatura con Termopar Tipo K MAX6675

ROB0725

$ 99.00 MXN Precio incluye IVA

Descripción

El termopar tipo K con módulo MAX6675 es un sistema de medición de temperatura diseñado para registrar valores en rangos muy altos, típico en procesos industriales y de laboratorio. El termopar tipo K está formado por dos metales diferentes (cromel y alumel) unidos en un extremo, que generan un pequeño voltaje proporcional a la temperatura medida. Este voltaje es muy bajo y requiere conversión para ser interpretado por un microcontrolador; aquí interviene el MAX6675, un convertidor digital que amplifica la señal, la compensa por unión fría y la convierte en datos digitales con resolución de 0.25 °C. La comunicación con el microcontrolador se realiza mediante interfaz SPI, lo que permite una lectura rápida y precisa. Gracias a esta combinación, es posible medir temperaturas de hasta aproximadamente 1024 °C de forma estable y confiable.

El Termopar tipo K con módulo MAX6675 se utiliza en aplicaciones que requieren medir temperaturas elevadas con precisión, como en hornos industriales, calderas, extrusoras de impresión 3D, motores de combustión, procesos metalúrgicos, sistemas de soldadura y monitoreo de procesos térmicos en laboratorios. Su capacidad para operar en rangos de hasta 1024 °C lo hace ideal en entornos donde los sensores comunes, como los termistores o sensores de silicio, no soportan el calor. Es ampliamente compatible con tarjetas de desarrollo como Arduino (UNO, Mega, Nano), ESP32, ESP8266, Raspberry Pi, STM32, PIC y Teensy, gracias a que el módulo MAX6675 convierte directamente la señal analógica del termopar a datos digitales mediante la interfaz SPI, facilitando su integración en sistemas de control y monitoreo de temperatura. Es una solución robusta y económica para aplicaciones de control térmico que requieren monitorear calor extremo, operando con voltajes de 3.0 a 5.5 VDC.

Existen muchos sensores de temperatura en el mercado, sin embargo las soluciones basadas en silicio, como el LM35 por citar un ejemplo que sea familiar, están normalmente limitados a un rango  de temperatura por debajo de los 150 grados centígrados. Lo que los deja fuera de consideración cuando debemos monitorear algún proceso con temperaturas superiores. Afortunadamente los termopares vienen a salvar el día, permitiéndonos  mediciones en un rango más amplio, usualmente  de varias centenas de grados centígrados y sin un costo excesivo.

El MAX6675 se conecta con un microcontrolador mediante una interfaz de 3 lineas compatible con el estándar SPI. El formato en el que el MAX6675 envía datos al microcontrolador es el siguiente.

Como se puede observar, además de la palabra digital correspondiente a la temperatura tenemos un bit que nos indica si el termopar esta abierto (desconectado o roto, por ejemplo) que podemos usar para tomar acciones correctivas o informativas en el software, como disparar una alarma o mostrar un aviso. También hay una buena cantidad de bits que no tienen significado.

  • Con orificio para sujetar  de  3mm de diámetro
  • Interfaz compatible con SPI solo de lectura
  • Se comunica fácilmente con microcontroladores para lectura digital
  • Terminal de 2 tornillos (Para conectar termopar)
  • Compatible con Arduino
  • Aplicaciones: Control de temperatura

Especificaciones

  • Tipo de interfaz: SPI
  • Voltaje de alimentación mínima: 3.3 V
  • Voltaje de alimentación máximo: 5 V
  • Corriente de funcionamiento: 50 mA
  • Corriente de consumo máximo: 1.5 mA
  • Temperatura de medición mínima: 0 °C
  • Temperatura de medición máxima: 1024 °C
  • Resolución de la temperatura: 0.25 °C
  • Modo de salida: SPI señal digital
  • Resolución: 12 bits, 0.25 °C
  • Frecuencia de reloj SPI máxima Fscl: 4.3 Mhz
  • Tiempo de conversión: 0.17 segundos (Máximo 0.22 segundos)
  • Temperatura de operación mínima: 20°C
  • Temperatura de operación máxima: 85 °C
  • Número de pines: 5
  • Dimensiones:  38 mm X 16 mm
  • Modelo: MAX6675
  • Modelo:  E1 +
  • Modelo: OKY3076

Aplicaciones

  • Procesos industriales: Control de temperatura en hornos de fundición, cerámica o tratamientos térmicos.
  • Extrusoras de impresoras 3D: Monitoreo y control de la temperatura en extrusores de filamento y camas calientes (hotends) para materiales de alta fusión
  • Sistemas HVAC: Monitoreo de gases de escape en calderas, chimeneas y sistemas de calefacción central
  • Laboratorios: Registro de perfiles térmicos y pruebas de materiales que requieren soportar calor extremo donde los sensores convencionales
  • Procesos metalúrgicos
  • Motores de combustión automotriz: Medición de la temperatura del motor, refrigerante o gases de escape
  • Sistemas de soldadura
  • Monitoreo de procesos térmicos en laboratorios

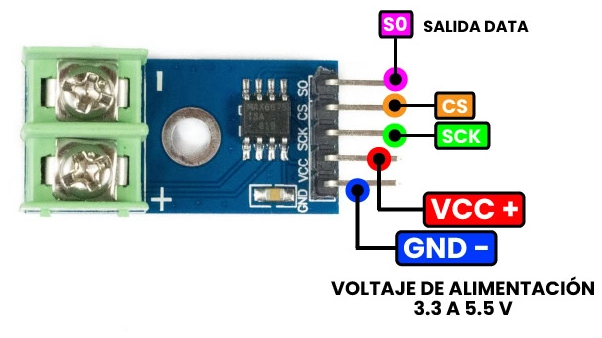

Conexiones Eléctricas

Conecta el módulo MAX6675 al Arduino según sus pines SPI:

MAX6675 Pin Descripción Arduino UNO Pin
VCC Alimentación 5V
GND Tierra GND
SCK Reloj SPI 13
CS Chip Select (SS) 10
SO MISO / Salida data 12

Incluye

  • 1 Módulo MAX6675
  • 1 Termopar Tipo K

    Documentación

    Nota: El MAX6675 incluye compensación de unión fría internamente. Asegúrate de que el termopar esté firmemente conectado al conector del módulo y respeta la polaridad (en termopares tipo K, el cable positivo suele ser amarillo y el negativo rojo/rojo-marrón según estándar de color, pero verifica tu módulo).
