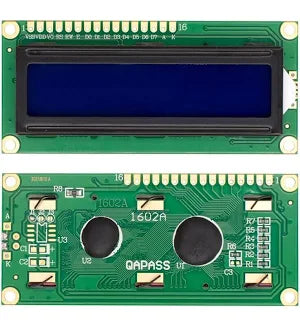

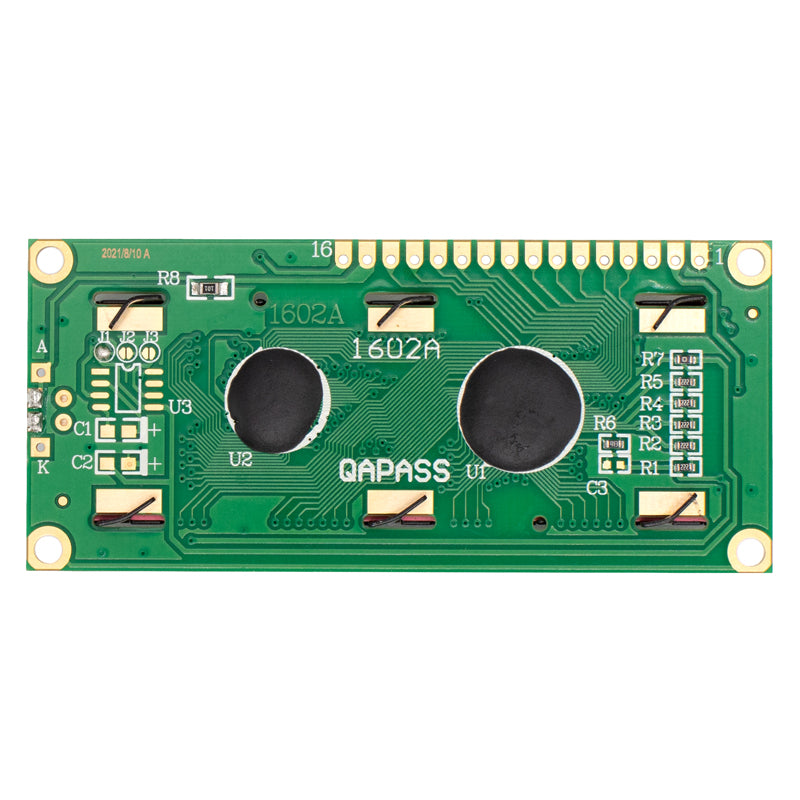

Display Cristal Líquido 16 x 2 Luz Azul

Display Cristal Líquido 16 x 2 Luz Azul

ROB0679

$ 49.00 MXN Precio incluye IVA

Descripción

Una pantalla de cristal líquido o LCD (siglas en inglés liquid cristal display) es una pantalla delgada y plana formada por un número de píxeles en color o monocromos colocados delante de una fuente de luz  reflectora. A menudo se utiliza en dispositivos electrónicos de pilas, ya que utiliza cantidades muy pequeñas de energía eléctrica. Para configurar en aplicación de microcontroladores y electrónica digital. La pantalla de cristal liquido o LCD (Liquid Crystal Display) es un dispositivo controlado de visualización grafico para la presentación de caracteres, símbolos o incluso dibujos (en algunos modelo, es este caso dispone de 2 filas de 16 caracteres cada una y cada carácter dispone de una matriz de 5x7 puntos (pixeles), aunque los hay de otro número de filas y caracteres. Este dispositivo esta gobernado internamente por un microcontrolador y regula todos los parámetros de presentación, este modelo es el mas comúnmente usado y esta información se basará en el manejo de este u otro LCD compatible  de uso común en proyectos de electrónica, utiliza una interfaz paralela. La pantalla requiere 11 pines de entrada/salida para mostrar el mensaje. Muy utilizada con microcontroladores PIC y Arduino.

El funcionamiento de un LCD 2×16 se basa en el uso de cristales líquidos para modificar la cantidad de luz que pasa a través de ellos. Los cristales líquidos están contenidos entre dos capas de vidrio, y cada una de ellas está cubierta por un patrón de líneas conductoras. Cuando se aplica un voltaje a uno de estos patrones, los cristales líquidos se orientan de manera tal que permiten o bloquean la luz, dependiendo de la polaridad del voltaje aplicado.

  • Consumo muy reducido 7.5 mW
  • Puede mostrar 2 líneas x 16 caracteres
  • Alfanumérico
  • Controlador integrado LCD estándar HD44780
  • Pantalla de caracteres ASCII, además de los caracteres japoneses
  • Kanji, caracteres griegos y símbolos matemáticos
  • Desplazamiento de los caracteres hacia la izquierda o a la derecha
  • Memoria de 40 caracteres por línea de pantalla, visualizándose 16 caracteres por línea
  • Movimiento del cursor y cambio de su aspecto
  • Permite que el usuario pueda programar 8 caracteres
  • 2 Formas de conexión con bus de 4 bits y con bus de 8 bits
  • Aplicaciones: Electrónica de consumo

     Especificaciones

    • Tipo de pantalla: Cristal líquido
    • Tipo de configuración: 2 líneas de 16 segmentos cada una
    • Caracteres por línea: 16 X 2
    • Voltaje de alimentación mínimo: 4.5 V
    • Voltaje de alimentación máximo: 5.5 V
    • Corriente por segmento: 3 mA
    • Controlador o equivalente: AIP31066, HD44780, KS0066 , SPLC780 , ST7066
    • Interfaz: Paralelo 4 y 8 bits
    • Temperatura de operación mínima: -0 °C
    • Temperatura de operación máxima: 40 °C
    • Dimensiones: 8 cm X 3.5 cm X 1 cm
    • Color de la iluminación: Azul
    • Modelo: A8 +
    • Modelo: JHD-162ASTNGLED

    Usos

    • Visualización de Datos: Muestra en tiempo real valores de sensores, temperatura, hora o estados de un sistema
    • Interfaces de Usuario (HMI): Permite crear menús interactivos, mostrar mensajes de bienvenida o instrucciones en máquinas
    • Proyectos Electrónicos: Compatible con microcontroladores, destacando su uso con la librería LiquidCrystal en Arduino
    • Monitoreo y medición: Visualización de datos de sensores, como temperatura, humedad, voltaje o velocidad (estaciones meteorológicas, multímetros digitales)
    • Proyectos de Robótica y automatización: Visualización de estados de robots, menús de control, o contadores en líneas de producción
    • Interfaces de usuario (HMI): Paneles de control para electrodomésticos, máquinas expendedoras y equipos industriales
    • Relojes y temporizadores: Pantallas para relojes digitales, temporizadores de cocina o cronómetros industriales
    • Visualización de datos bluetooth: Proyectos que envían texto desde una App de celular (App Inventor) para mostrarlo en pantalla
    • Educación: Herramienta fundamental para enseñar programación y electrónica
