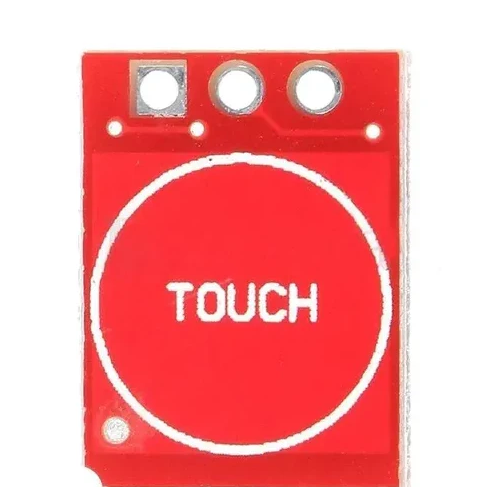

Módulo Interruptor Touch del Sensor TTP223

Módulo Interruptor Touch del Sensor TTP223

ROB0019

$ 13.00 MXN Precio incluye IVA

Descripción

Este pequeño módulo permite agregar a nuestros proyectos en base a microcontroladores la capacidad de activación al toque incluso aunque exista alguna separación entre nuestro dedo y el sensor de aproximadamente 4 a 6 mm este será activado. Es un módulo de sensor táctil capacitivo basado en el TTP223. El módulo proporciona un área de detección táctil de 11*10.5 mm.  Incorpora un indicador LED que se activa cuando el módulo está activo. Cuando se active, la salida cambiará de su estado bajo a alto (operación preestablecida). Los puentes de soldadura (A y B) permiten configurar el modo de operación para que sea activo bajo o alternar salida. Puede instalarse detrás de superficies como plástico, acrílico o vidrio (de hasta unos 4 mm a 6 mm de grosor) y seguirá detectando el tacto.

Mediante pequeños puentes de soldadura (pads A y B) en la placa, se puede ajustar para que funcione de manera momentánea (se activa solo mientras lo tocas) o con enclavamiento/autobloqueo (un toque enciende, otro toque apaga).

  • Compatible con Arduino, Raspberry, PIC, AVR, etc.
  • Bajo consumo de energía
  • Salida configurable
  • No sufre desgaste físico ni falsos contactos.
  • Indicador LED del estado de salida
  • Aplicaciones: Proyectos de electrónica en general

Especificaciones

  • Microcontrolador: TTP223
  • Voltaje de alimentación mínima: 2 V
  • Voltaje de alimentación máxima: 5.5 V
  • Corriente de trabajo inactiva: 6 uA
  • Corriente de trabajo activa: 16 mA
  • Tiempo de respuesta (modo rápido):  60 ms
  • Tiempo de respuesta (modo bajo consumo 3 V): 220 ms
  • Área del sensor: 11 mm x 10.5 mm
  • Dimensiones del módulo: 14.5 mm x 11 mm
  • Modelo: OKY3420-2

Aplicaciones

  • Control de iluminación: Fabricación de lámparas de mesa o luces LED que se encienden y apagan con un simple roce en la base o estructura
  • Domótica y casas inteligentes Integración en paredes o muebles para crear interruptores de luz invisibles, ocultos bajo materiales no metálicos como madera, vidrio o acrílico
  • Interfaces de usuario (HMI): paneles de control para electrodomésticos, sistemas de seguridad o maquinaria donde se requiere un botón duradero y resistente al desgaste
  • Proyectos de robótica y DIY: Muy utilizado con microcontroladores como Arduino, ESP32 o Raspberry Pi para crear botones de reinicio, activación de menús o disparadores táctiles
  • Sistemas de seguridad o acceso: Cerraduras electrónicas o cajas de seguridad donde el botón de activación pasa desapercibido a simple vista

Documentación

  • Modo de ajuste de activación: (1-> Corto; 0-> Sin Corto)
  • AB = 00: salida de nivel TTL alto sin bloqueo
  • AB = 01: salida de nivel TTL alto sin bloqueo
  • AB = 10: salida de nivel TTL bajo sin bloqueo
  • AB = 11: salida de nivel TTL bajo sin bloqueo
  • AB = 10: salida de nivel TTL bajo sin bloqueo
  • AB = 11: salida de nivel TTL bajo sin bloqueo
