74HC595N CMOS Registro de Desplazamiento de 8 Bit

74HC595N CMOS Registro de Desplazamiento de 8 Bit

CIM74HC595

$ 10.00 MXN Precio incluye IVA

Descripción

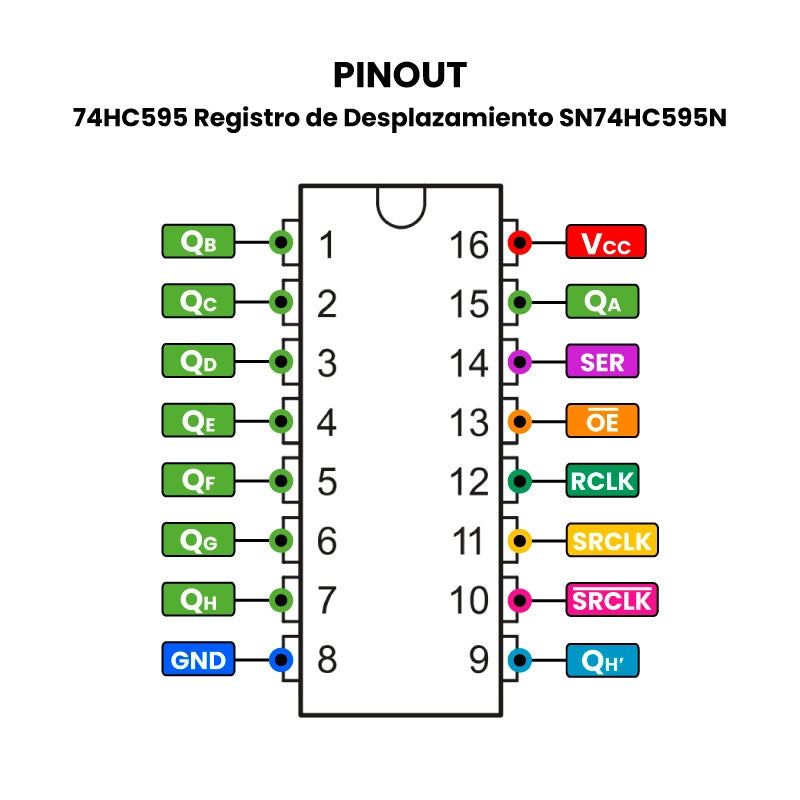

El dispositivo 74HC595 contiene un registro de desplazamiento de 8 bits con entrada serie y salida en paralelo que alimenta un registro de almacenamiento de 8 bits de tipo D. El registro de almacenamiento cuenta con salidas triestado en paralelo. Se proporcionan relojes independientes para los registros tanto de desplazamiento como de almacenamiento. El registro de desplazamiento cuenta con una entrada de borrado directo (SRCLR), entrada serie (SER) y salidas serie para conexión en cascada. Cuando la entrada de habilitación de salida (OE) está en un estado lógico alto, las salidas están en el estado de alta impedancia. Los relojes tanto del registro de desplazamiento (SRCLK) como del registro de almacenamiento (RCLK) son accionados por flanco positivo. Si ambos relojes se conectan entre sí, el registro de desplazamiento siempre está un pulso de reloj por delante del registro de almacenamiento.



  • Registro de desplazamiento de 8 bits con entrada serie y salida en paralelo
  • Amplio rango de voltaje de funcionamiento de 2V a 6V
  • Salidas triestado de alta corriente que pueden manejar cargas hasta 15 LSTTL
  • Bajo consumo de energía: 80μA máx.
  • Capacidad de salida de ±6mA a 5V
  • Baja corriente de entrada: 1μA máx.
  • Registro de desplazamiento con borrado directo
  • Aplicaciones: Reloj y temporización, electrónica de consumo, diseño embebido y desarrollo

Especificaciones

  • Registro de desplazamiento: Serial a paralelo
  • Tipo de lógica: Registro de cambio
  • Número de elementos: 1
  • Número de bits por elemento: 8
  • Tensión de alimentación mínima: 2 V
  • Tensión de alimentación máxima:  5.5V
  • Tipo de salida: Tri state
  • Temperatura de operación mínima: -40°C
  • Temperatura de operación máxima: 85°C
  • Encapsulado: DIP
  • Número de pines: 16
  • Modelo: I7 +

Sustituto

No Aplica

Documentación

Datasheet

Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera antiestática
