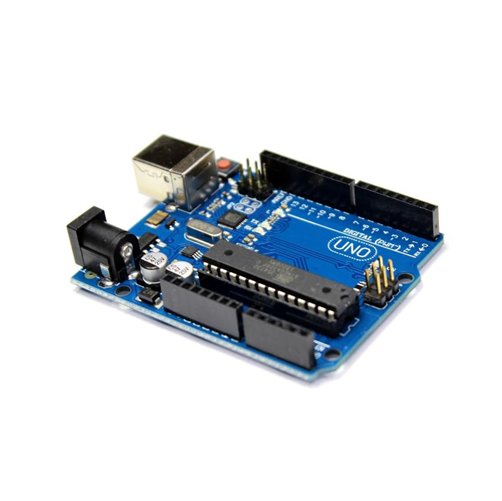

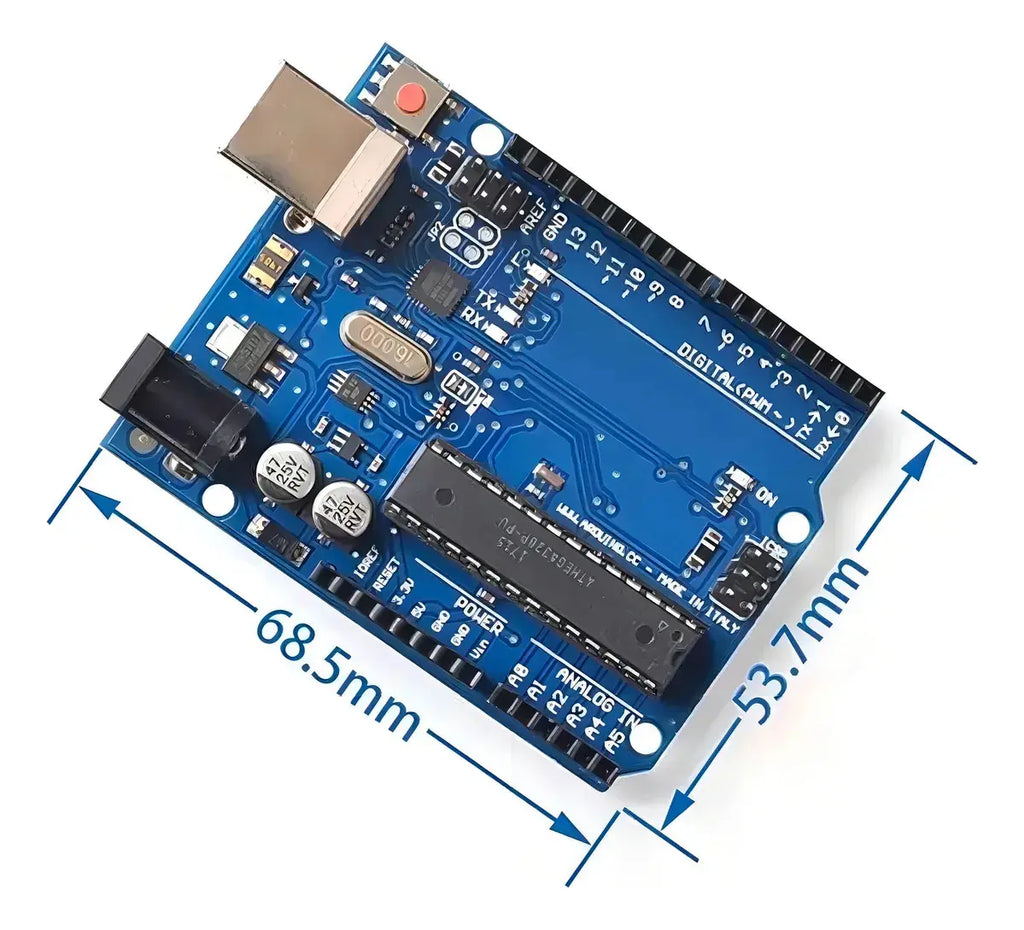

Arduino Uno R3 DIP sin Cable USB Genérica

Arduino Uno R3 DIP sin Cable USB Genérica

DEV0049

$ 155.00 MXN Precio incluye IVA

Descripción

Esta placa se presenta como una alternativa muy económica y de excelente calidad (basta ver el terminado) para la tarjeta Arduino Uno. Es compatible en todos los aspectos con las tarjetas Arduino Uno y acepta todos los shields y accesorios que se pueden usar en un Arduino Uno original. El microcontrolador empleado es un ATMEGA328 (el mismo del arduino original). Parte del gran precio de esta tarjeta se debe a los circuitos integrados seleccionados y sin embargo, esto no afecta en lo más mínimo su funcionalidad ni pierde en características contra otras tarjetas originales, clones o compatibles.

Arduino UNO R3 basada en el microcontrolador ATmega328. El ATmega328 es un microcontrolador CMOS de 8 bits y baja potencia basado en la arquitectura RISC mejorada de AVR. Mediante la ejecución de potentes instrucciones en un solo ciclo de reloj, el ATmega328 consigue rendimientos que se aproximan a 1 MIPS por MHz, lo que permite al diseñador del sistema optimizar el consumo de energía versus la velocidad de procesamiento. La tarjeta de evaluación Arduino Uno R3 DIP posee 14 pines de entrada/salida digitales (de las cuales 6 se pueden usar como salidas de PWM), 6 entradas analógicas, un oscilador de cristal de 16 MHz, una conexión USB, un conector de alimentación, un header ICSP y un botón de reinicio. Contiene todo lo necesario para respaldar al microcontrolador, simplemente conéctela a una PC con un cable USB o use un adaptador de CA a CD o batería para empezar. La Uno se diferencia de todas las placas anteriores porque no usa el chip FTDI com.
El principal atractivo de la versión DIP es su versatilidad para reparar o reutilizar el microcontrolado.  La versión DIP es muy preferida en entornos educativos o proyectos de prototipado donde se corre el riesgo de quemar el microcontrolador y se necesita reemplazarlo de forma sencilla, lo que significa que el chip viene montado en un zócalo y se puede retirar fácilmente para reemplazarlo o programarlo de manera externa.



  • ATmega16U2 en lugar de 8U2 como convertidor de USB a puerto serie
  • Circuito RESET más resistente
  • Configuración pinout 1.0
  • 0.5 kB de memoria flash para gestor de arranque
  • El software de Arduino puede correr en los sistemas operativos Windows, Macintosh OSX y Linux
  • Aplicaciones: Diseño embebido y desarrollo, automatización edificación, industrial, instrumentación y medida, automatización y control de procesos

Especificaciones

  • Microcontrolador: ATmega328
  • Voltaje de operación: 5 V
  • Voltaje de alimentación (recomendado): 7-12 V
  • Voltaje de alimentación (límite): 6-20 V
  • Pines Digitales E/S: 14 (6 PWM)
  • Pines Análogos (entrada): 6
  • DC Corriente por Pin 1/O: 40 mA
  • DC Corriente para Pin 3.3 V: 50 mA
  • Memoria flash: 32 KB
  • Memoria SRAM: 2 KB
  • Memoria EEPROM: 1 KB
  • Velocidad del reloj: 16 MHz
  • Marca: Genérica
  • Modelo: UNO-R3/ORIGINAL
  • Modelo: UNO-R3/ATMEGA328
  • Modelo: OKY2002
  • Modelo: U24

Funcionamiento

  • Programación:  Conectas la placa a tu computadora y escribes un código (en lenguaje C/C++) utilizando el programa oficial
  • Procesamiento: El código se guarda en el microcontrolador de la placa (el chip principal)
  • Interacción:  La placa utiliza sus "pines" (puertos de conexión) para recibir información del entorno o enviar energía y órdenes a otros componentes

Usos

  • Aprender electrónica y programación: Es la plataforma más común y documentada, perfecta para iniciarse en el diseño de circuitos y programación en C++
  • Prototipado rápido: Permite crear circuitos rápidamente sin soldar, ideal para estudiantes, diseñadores y hobbistas
  • Automatización (Domótica): Se usa para controlar luces, persianas, termostatos o sistemas de riego entre otros dispositivos del hogar
  • Robótica: Sirve como "cerebro" para crear robots seguidores de línea, evitar obstáculos. o controlar brazos robóticos con servomotores
  • Interacción software/hardware: Permite conectar sensores (temperatura, movimiento luz), actuadores (motores, LEDs, pantallas) y gestionarlos a través de código

Aplicaciones

  • Educación y capacitación: Ideal para escuelas y talleres de electrónica para enseñar programación básica y el funcionamiento de pines de entrada y salida
  • Automatización y domótica: Control de iluminación casera, sistemas de riego automático y sensores de temperatura o humedad ambientales
  • Robótica básica: Control de motores de corriente directa, servomotores y lectura de sensores ultrasónicos para robots esquiva-obstáculos
  • Prototipos industriales y de control:  Implementación de lazos de control (como algoritmos PID) para regular variables físicas en procesos pequeños
  • Dispositivos interactivos DIY:  Creación de relojes digitales, tableros con matrices LED controladas por Bluetooth y pequeños instrumentos o dispensadores automáticos

Cambiar el Circuito ATMEGA328

  1. Apaga la placa: : Desconecta el Arduino de cualquier cable USB y fuente de alimentación externa
  2. Retirar circuito ATMEGA328: Utiliza una herramienta plana y fina (como un destornillador de relojero pequeño). Insértala suavemente por debajo del chip, alternando entre los dos extremos para levantarlo poco a poco y evitar doblar sus pines
  3. Preparar el nuevo circuito ATMEGA328: Alinea los pines del nuevo microcontrolador con los orificios del zócalo DIP. Asegúrate de que la muesca semicircular del chip apunte hacia el mismo lado que la muesca del zócalo y el puerto USB
  4. Presionar firmemente:  Ejerce presión uniforme hacia abajo con los dedos pulgares hasta que el chip quede completamente encajado

Incluye

  • Conector Header 40 pines
