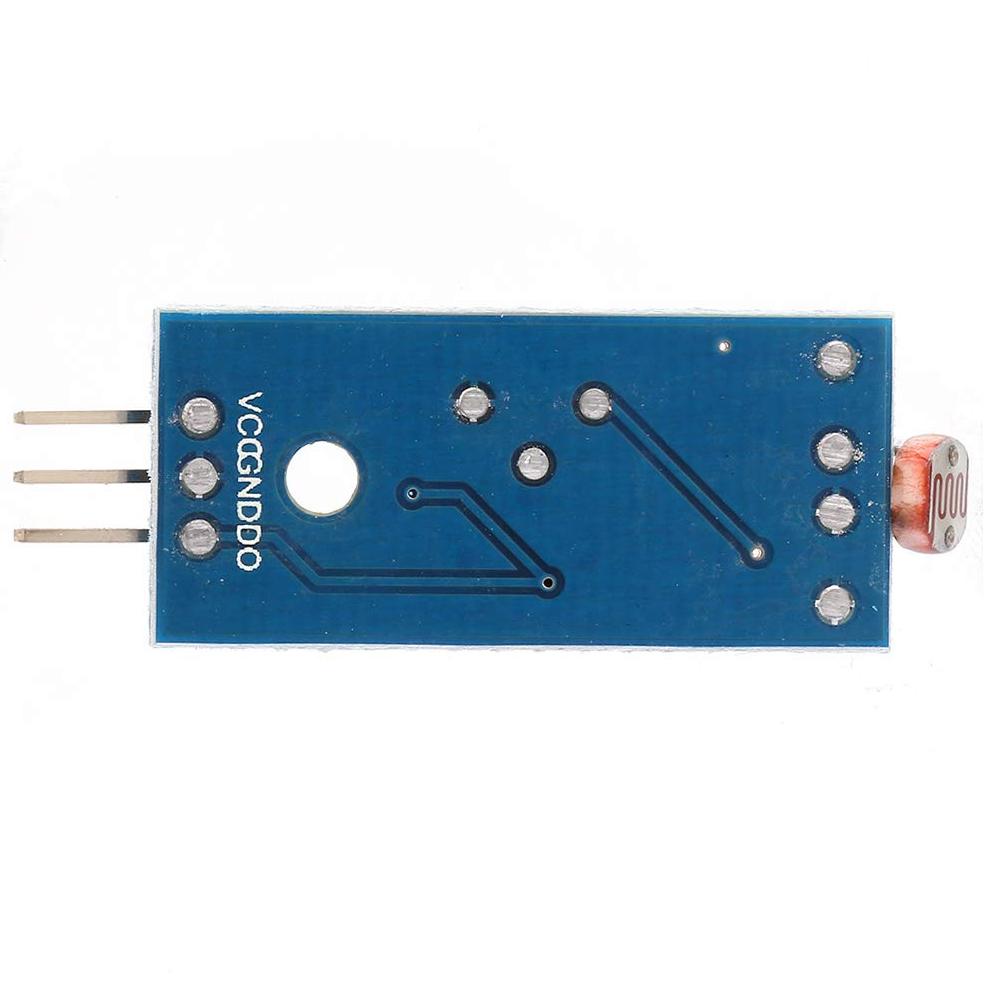

Módulo Sensor de Luz LDR por Fotoresistencia

Módulo Sensor de Luz LDR por Fotoresistencia

ROB0826

$ 22.00 MXN Precio incluye IVA

Descripción

Sensar la luz ya no sera un problema con la ayuda de este módulo LDR Cuenta con 2 salidas, una analógica que debes conectar a una entrada analógica  y así utilizar el conversor ADC,  La salida digital posee 2 estados: Activo/apagado, el cambio de un estado a otro depende del umbral que se fije en el potenciómetro que se encuentra en el módulo, La salida digital puede utilizarse para controlar un relay (relevador) y así realizar una una acción dependiente de la intensidad de luz. .El módulo sensor fotoresistencia LDR es un sensor capaz de detectar la intensidad de la luz emitida sobre su superficie de panel, este dispositivo nos permite medir intensidad de luz de día de una lámpara, foco e incluso algún Diodo Emisor de Luz (LED). Este módulo es de salida digital, cuenta con un potenciómetro que nos permitirá ajustar la sensibilidad de la salida digital. El voltaje de salida digital es un “0” lógico cuando la intensidad de luz excede el valor fijado por el potenciómetro y es un “1” lógico cuando sucede lo contrario. Dentro de la aplicaciones más populares para este sensor tenemos: Sistemas de iluminación de acuarios o reservas de animales, sistemas de alumbrado, sistemas de jardinería (Para regar jardín cuando haya anochecido), medidor de luz para flash, radio despertador, sistema de señalización en carretera, etc.

  • Cuenta con orificio para fácil instalación
  • Sensibilidad ajustable con potenciómetro
  • Compatible con Arduino
  • Indicadores LEDs rojo de encendido y verde de salida digital

  • Aplicaciones: Control de sistemas de iluminación

Especificaciones

  • Función: Detector de luz
  • Chip principal: LM393
  • Tipo de salida: Digital y analógica (Comparador)
  • Voltaje de alimentación mínimo: 3.3 V
  • Voltaje de alimentación máximo: 5 V
  • Conexión de 4 cables: VCC, GND, DO, AO
  • Distribución de pines:
    • Pin de alimentación VCC: 3.3 V - 5 V
    • Pin de alimentación 0 V: GND
    • Pin de OUT: Salida digital
  • Indicador de alimentación: LED rojo
  • Indicador de salida digital: LED verde
  • Dimensiones: 41 mm X 14 mm
  • Número de pines: 3
  • Modelo: G7 +
  • Modelo: OKY3105-1
