Módulo Sensor de Movimiento PIR HC-SR501
ROB0682
Descripción
Los sensores PIR tienen como función detectar movimiento, normalmente se busca detectar el movimiento de una persona dentro del rango del sensor. Son baratos, pequeños, de bajo consumo y fáciles de utilizar, además no se desgastan. Normalmente los podemos encontrar en electrodomésticos y gadgets para la oficina o el hogar. Son conocidos como PIR, “Sensores Infrarrojos” o “Sensores de movimiento”.
Este módulo contiene un sensor Piroeléctrico, el cual puede detectar niveles de radiación infrarroja. Todo objeto emite cierto nivel de radiación, y entre mayor temperatura tenga, mayor radiación emitirá. El sensor en un detector de movimientos está dividido en 2 mitades porque estamos buscando la diferencia en el movimiento no el promedio. Las dos mitades están unidas por cables de modo que se cancelan una a otra. Si una mitad recibe más o menos radiación IR, la salida cambiará a Alto o Bajo.
Los sensores PIR son perfectos para detectar cuando una persona ingresa o abandona un área, a partir de esto podemos programar muchas acciones como el encendido/apagado automático de luces, sonidos, alarmas, etc. Si bien son capaces de detectar personas, no nos pueden decir cuántas ni en qué dirección se encuentran y en algunos casos son activados por mascotas, la clave está en experimentar y encontrar los valores que funcionen adecuadamente.
El módulo HC-SR501 tiene 3 pines de conexión +5v, OUT (3.3 V) y GND, y dos resistencias variables de calibración (Ch1 y RL2).
- Ch1: Con esta resistencia podemos establecer el tiempo que se va a mantener activa la salida del sensor. Una de las principales limitaciones de este módulo es que el tiempo mínimo que se puede establecer es de más o menos 3 segundos. Si cambiamos la resistencia por otra de 100K, podemos bajar el tiempo mínimo a más o menos 0.5 segundos.
- RL2: Esta resistencia variable nos permite establecer la distancia de detección que puede variar entre 3 - 7 m.
La posibilidad de mantener activa la salida del módulo durante un tiempo determinado nos permite poder usarlo directamente para prácticamente cualquier aplicación sin necesidad de usar un microcontrolador.
- Distancia de detección ajustable mediante Trimmer (Sx)
- Tiempo de retardo puede ser ajustado (Tx), por defecto 5S +-3%)
- Re disparo configurable mediante jumper de soldadura
- Jumper que te permite configurarlo para pulso simple o continuo
- Potenciómetros para ajuste de temporizador e intensidad de luz
-
Pulso simple o continua
Aplicaciones: Seguridad, proyectos de automatización, como encendido de motores, actuadores o luces
Especificaciones
- Tipo: Sensor de movimiento
- Angulo de haz: 120°
- Voltaje de operación mínimo: 4.5 V
- Voltaje de operación máximo: 20 V
- Voltaje de salida: 3.3 V (alto) / 0 V (bajo)
- Consumo de corriente en reposo: <50 uA
- Distancia de detección mínima: 3 m
- Distancia de detección máxima: 7 m
- Tempo de respuesta: 300 s
- Tiempo de retardo: 5-200 S
- Tiempo de bloqueo: 2.5 S (por defecto)
- Temperatura de trabajo mínima: -20 ºC
- Temperatura de trabajo máxima: 80 ºC

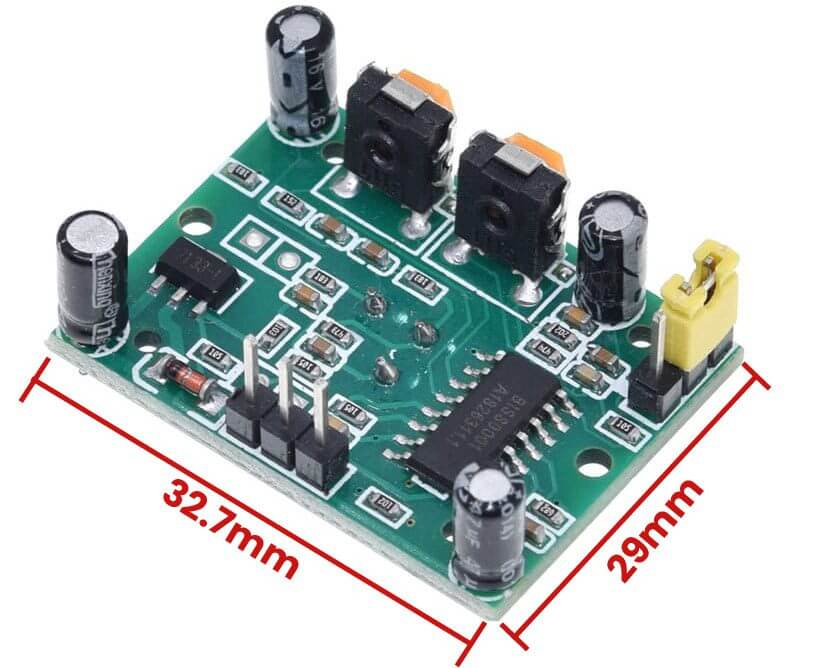

- Dimensión: 3.2 cm X 2.4 cm X 1.8 cm
- Modelo: HC-SR501-PIR
- Modelo: OKY3270 +
- Modelo: B9
