Módulo Sensor de Humedad y Temperatura DHT11 KY-015

Módulo Sensor de Humedad y Temperatura DHT11 KY 015

ROB0653

$ 32.00 MXN Precio incluye IVA

Descripción

El DHT11 es un sensor de humedad y temperatura que proporciona una salida de datos digital. Entre sus ventajas podemos mencionar el bajo costo y el despliegue de datos digitales. Esto supone una gran ventaja frente a los sensores del tipo análogo, como el LM335 por ejemplo, en los cuales las variaciones en el voltaje alteran la lectura de datos.

El DHT11 solo lee enteros, no podemos leer temperaturas con decimales por lo que tenemos que pensarlo muy bien a la hora de utilizar este sensor para trabajos en los que se requieran lecturas precisas de temperatura y/o humedad. Está constituido por dos sensores resistivos (NTC y humedad).

Tiene una excelente precisión y una respuesta rápida en las medidas.  Cada sensor DHT11 está estrictamente calibrado en laboratorio, presentando una extrema precisión en la calibración. Los coeficientes de calibración se almacenan como programas en la memoria OTP, que son empleados por el proceso de detección de señal interna del sensor.

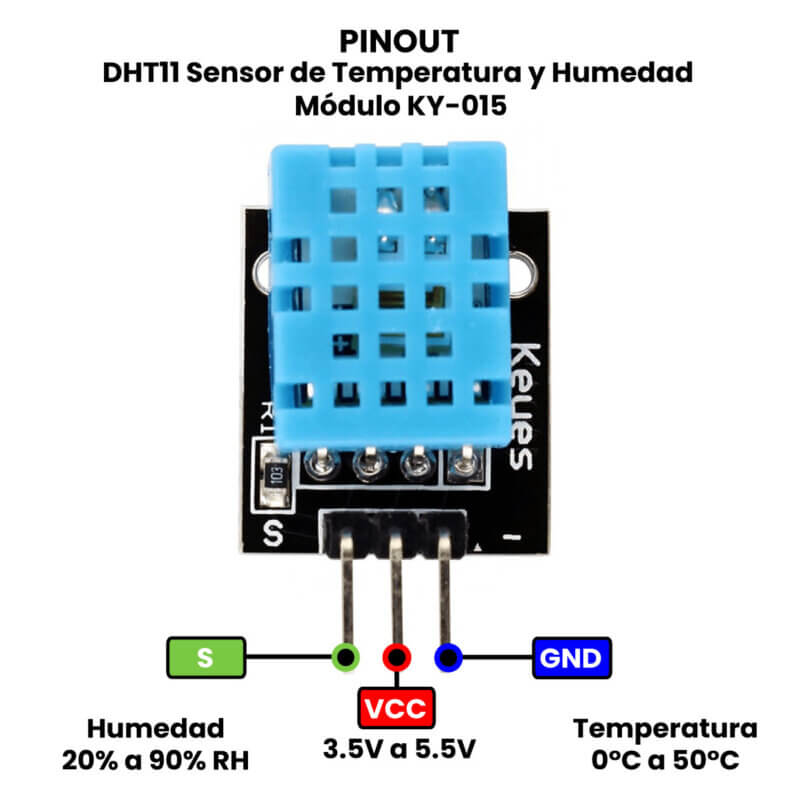

El sensor tiene 4 pines de conexión, el primero es V, el segundo es el de señal, el tercero no se conecta y el cuarto es GND. La tensión de alimentación puede ser de 3.3 V a 5 V. El pin de señal tiene que tener una resistencia PULL-UP de 22 KΩ, esto ya que el protocolo lo requiere. Y el último pin se conecta directo a GND.

El DHT11 no utiliza una interfaz serial estándar como I2C, SPI o 1Wire. En cambio requiere su propio protocolo para comunicarse a través de un solo hilo: Single bus.

El microcontrolador debe iniciar la comunicación con el DHT11 manteniendo la linea de datos en estado bajo durante al menos 18 ms. Luego el DHT11 envía una respuesta con un pulso a nivel bajo de 80 uS y luego deja “flotar” la linea de datos por otros 80 uS. En la figura de arriba, el pulso de inicio enviado por el microcontrolador esta coloreado en rojo, mientras que la respuesta desde el sensor esta coloreada en azul.

Los datos binarios se codifican según la longitud del pulso alto. Todos los bits comienzan con un pulso bajo de 50 uS. En nuestra librería aprovechamos el pulso bajo en cada bit para sincronizar con la señal del DHT11. Luego viene un pulso alto que varía según el estado lógico o el valor del bit que el DHT11 desea transmitir. Se utilizan pulsos de 26-28 microsegundos para un “0” y pulsos de 70 microsegundos para un “1”. Los pulsos se repiten hasta un total de 40 bits (5 Bytes).
  • Compatibles con interfaz de 3 pines (2.54 )
  • Salida digital
  • Compatible con Arduino
  • Aplicaciones: Control de humedad y temperatura



Especificaciones

  • Voltaje de alimentación mínimo: 3.3 V
  • Voltaje de alimentación máximo: 5 V
  • Precisión de medición de temperatura: ± 2 °C
  • Resolución temperatura: 0.1 °C
  • Rango de medición de humedad: 20 % a 90 % RH
  • Precisión de medición de humedad: 4 % RH
  • Resolución humedad: 1 % RH
  • Tiempo de sensado: 1 segundo
  • Temperatura de operación mínima: 0
  • Temperatura de operación máxima: 50 °C
  • Dimensiones: 28 mm X 16.5 mm X 7 mm
  • Material: Plástico
  • Color: Azul
  • Número de pines: 3
  • Modelo: KY-015
  • Modelo: F4 +
  • Modelo: DHT11-SENSOR-MODULE
