Módulo Sensor de Color RGB TCS230

Módulo Sensor de Color RGB TCS230

ROB0540

$ 165.00 MXN Precio incluye IVA

Descripción

El sensor de color es un detector de color muy completo, incluye un chip sensor TAOS TCS230 RGB y 4 LEDs blancos de ángulo amplio. El TCS230 puede detectar y medir una gama casi ilimitada de colores primarios visibles. Las aplicaciones incluyen clasificación por color, sensor de luz ambiente, calibración y coincidencia de colores. El sensor de color TCS3200 o TCS230 puede detectar una amplia variedad de colores en función de su longitud de onda. Este sensor es especialmente útil para proyectos de reconocimiento de color, como coincidencia de color, clasificación de color, lectura de tiras reactiva y mucho más.
El TCS230 tiene una matriz de detectores, cada uno de ellos con filtros rojo, verde y azul o sin filtro (clear). Los filtros de cada color se distribuyen uniformemente a lo largo de la matriz para eliminar la desviación de ubicación entre los colores. El dispositivo tiene un oscilador que produce una salida de onda cuadrada cuya frecuencia es proporcional a la intensidad del color elegido.

  • Conversión de alta resolución, de intensidad de luz a frecuencia
  • Color y rango de frecuencia de salida programables
  • Función de apagado
  • Con orificios para sujetar
  • Controlar con luz apagada y encendida
  • Puede probar el color del objeto sin luz, mejor distancia de 1 cm
  • Comunicación directamente al microcontrolador
  • No necesita ADC (se puede conectar directamente a los pines digitales del microcontrolador)
  • Aplicaciones: Proyectos de reconocimiento de color, como coincidencia de color, clasificación de color, lectura de tiras reactiva y mucho más


Especificaciones

  • Tipo sensor: Color RGB
  • Tipo Chip o sensor: TCS230
  • Tipo de interfaz: TTL digital
  • Voltaje de alimentación mínimo: 2.7 V
  • Voltaje de alimentación máximo: 5.5 V
  • Número de LEDs: 4
  • Color luz de los LEDs: Blanca
  • Temperatura de operación mínima: -40°C
  • Temperatura de operación máxima: 85°C
  • Dimensiones: 28.4 mm  X 28.4 mm
  • Material: PCB
  • Color: Negro
  • Modelo: TCS230
  • Modelo: 216448
  • Modelo: O8 +
  • Modelo: OKY3453

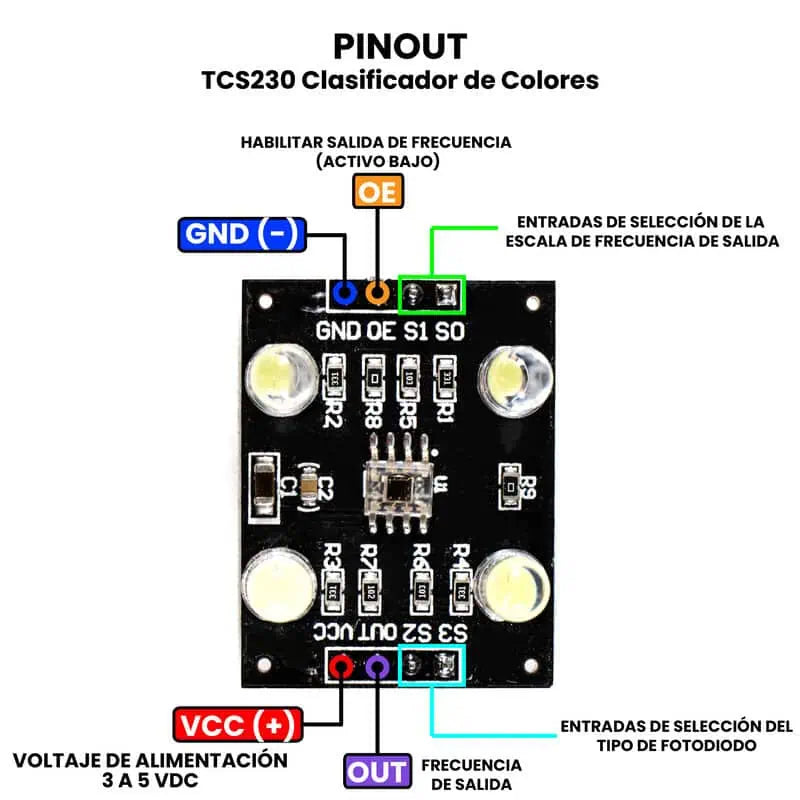

Pines:

  • GND Tierra de la fuente de alimentación
  • OE (entrada) Habilitar la salida de frecuencia (activo bajo)
  • S0, S1 (entradas） Entradas de selección de la escala de frecuencia de salida
  • VCC Voltaje de alimentación
  • OUT (salida) Frecuencia de salida
  • S2, S3 (entradas） Entradas de selección del tipo de fotodiodo
