Protoboard 1 Bloque 2 Tiras 830 Puntos

Protoboard 1 Bloque 2 Tiras 830 Puntos

ROB0214

$ 55.00 MXN Precio incluye IVA

Descripción

Protoboard es un tablero con orificios que se encuentran conectados eléctricamente entre sí de manera interna, habitualmente siguiendo patrones de líneas, en el cual se pueden insertar componentes electrónicos y cables para el armado y prototipado de circuitos electrónicos y sistemas similares. Está hecho de dos materiales, un aislante, generalmente un plástico, y un conductor que conecta los diversos orificios entre sí. Uno de sus usos principales es la creación y comprobación de prototipos de circuitos electrónicos antes de llegar a la impresión mecánica del circuito en sistemas de producción comercial.
Protoboard deslizable  para experimentación que contiene ranuras en sus extremos para permitirte ensamblar y combinar varia tabletas. Esta tabilla de conexión es ideal  para armar  prototipos de circuitos integrados y realizar pruebas en proyectos.

  • Con 4 líneas de alimentación (dos a cada lado divididos por la mitad)
  • Con cinta auto adhesiva en la parte posterior
  • Soporta 3000 inserciones en promedio por cada pin
  • Espacio entre puntos estándar 0.1"
  • Posee muecas de ensamble para unir con otra protoboard
  • Aplicaciones: Para proyecto escolares de electrónica, robótica, mecatrónica

Especificaciones

    • Número bloques: 1
    • Número de tiras: 2
    • Número de bornes: 0
    • Número de perforaciones: 830
    • Tipo de ensamble: Presión
    • Apropiado para cable calibre: 20 - 29 AWG
    • Resistencia de contacto: Menor a 1 kHz

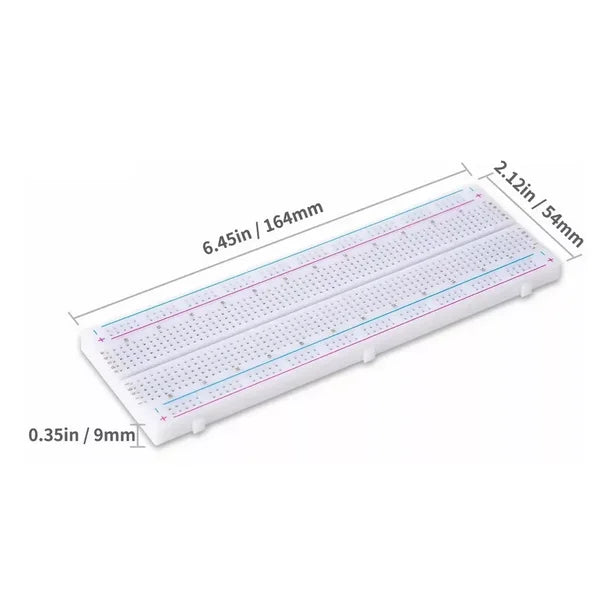

    • Dimensiones: 15.4 cm X 5.4 cm X 0.90 cm
    • Color: Blanca
    • Marca: Harden
    • Modelo: MB-102 +
    • Modelo: U14 +
    • Modelo: D9

    Usos

    • Prototipar sin soldar: Facilita insertar componentes electrónicos (resistencias, LEDs, sensores) y cables jumper  directamente en sus orificios  permitiendo  modificar el circuito, quitar piezas o corregir errores fácilmente
    • Probar proyectos con microcontroladores: Es el complemento ideal para conectar tarjetas de desarrollo y crear sistemas automatizados
    • Integración de circuitos integrados: Su canal central y su matriz de contactos están diseñados para insertar chips y conectarlos con otros componentes

    Aplicaciones

    • Prototipado de microcontroladores: Conexión de placas de desarrollo como Arduino para interactuar con sensores, motores y pantallas
    • Proyectos educativos: Pruebas de circuitos lógicos, divisores de tensión y amplificadores en escuelas y talleres
    • Circuitos temporales: Montaje rápido de alarmas, temporizadores, luces LED intermitentes o detectores de oscuridad
    • Prueba de componentes: Verificación individual o combinada del comportamiento de resistencias, capacitores, transistores y diodos

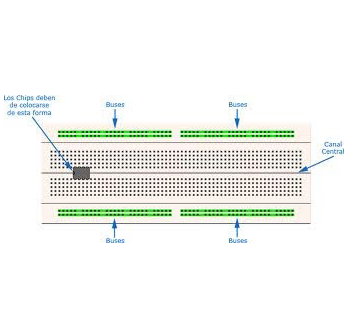

    Estructura

    Este modelo en particular cuenta con 830 puntos de conexión distribuidos de la siguiente manera:

    • 2 canales o regletas de alimentación (laterales):  Suelen estar marcados con líneas azules (negativo / tierra) y rojas (positivo / voltaje). Se usan para distribuir la energía a lo largo de todo el circuito
    • Matriz de contactos (centro): Formada por bloques de 5 orificios conectados eléctricamente entre sí de forma vertical. Aquí es donde se insertan los componentes
    • Canal central: Un surco que divide la placa por la mitad, diseñado para colocar circuitos integrados (como el chip principal) sin que sus pines hagan cortocircuito entre sí
