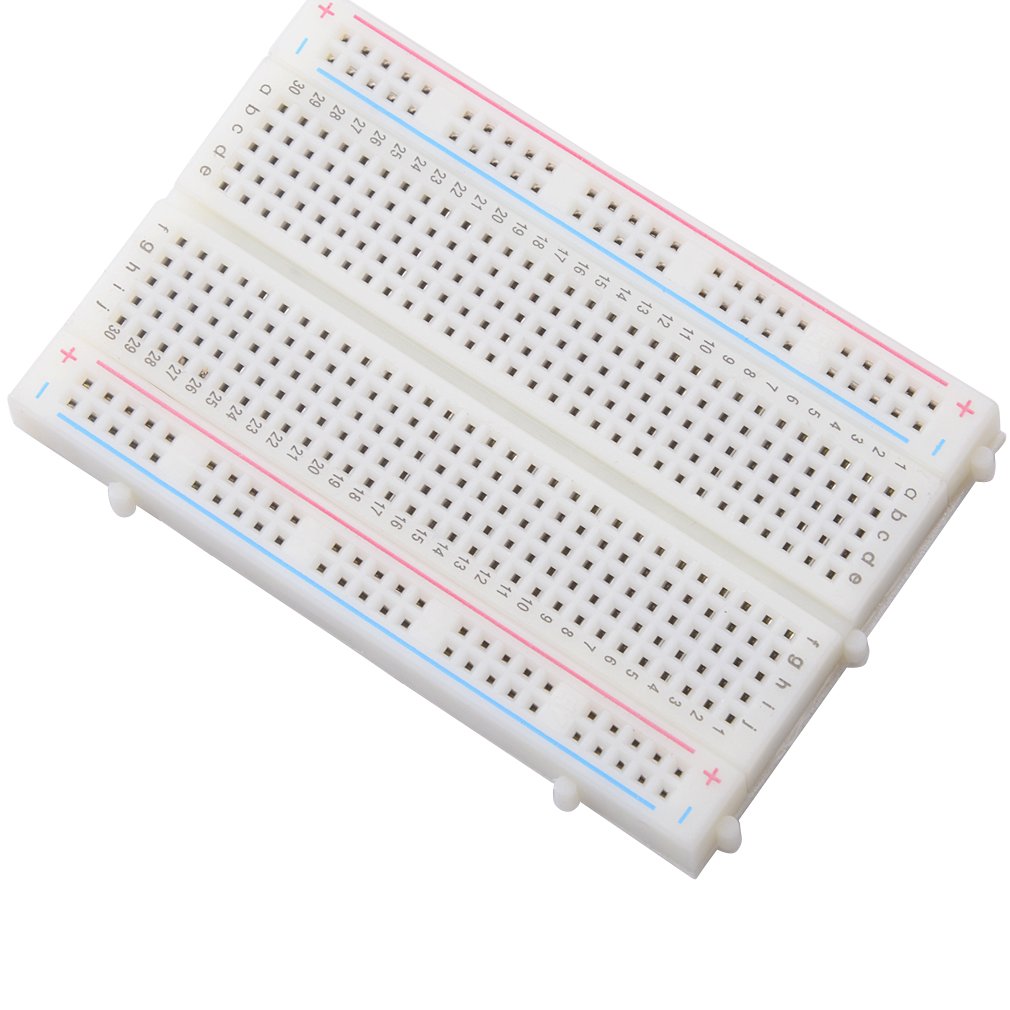

Protoboard 1 Bloque 2 Tiras 400 Puntos

Protoboard 1 Bloque 2 Tiras 400 Puntos

ROB0835

$ 20.00 MXN Precio incluye IVA

Descripción

Protoboard es un tablero con orificios que se encuentran conectados eléctricamente entre sí de manera interna, habitualmente siguiendo patrones de líneas, en el cual se pueden insertar componentes electrónicos y cables para el armado y prototipado de circuitos electrónicos y sistemas similares. Está hecho de dos materiales, un aislante, generalmente un plástico, y un conductor que conecta los diversos orificios entre sí. Uno de sus usos principales es la creación y comprobación de prototipos de circuitos electrónicos antes de llegar a la impresión mecánica del circuito en sistemas de producción comercial.
Esta protoboard es ideal para usar en pequeños proyectos donde el espacio es importante y no se tenga que soldar, cuenta con 400 puntos de conexión suficiente para construir y probar circuitos simples. Si no es suficiente para tu proyecto no te preocupes poseen ranuras que permite encajar varios protoboards entre si y crear proyectos electrónicos más grandes. Tiene una cinta autoadhesiva en la parte posterior, que hace sea fácil pegarse en el prototipo, así como cuatro orificios de montaje para atornillar para que pueda estar mejor sujetada.
La protoboard está formada por 4 secciones: 2 secciones externas (Buses) y 2 secciones internas (Pistas). También tiene un canal central que divide la protoboard por la mitad e impide el paso de la electricidad entre ambas mitad. Las secciones externas o buses se utilizan para suministrar alimentación al circuito. Están formadas por dos columnas, una para la tensión o voltaje (+) y otra para la conexión a tierra (-). La columna para la tensión o voltaje suele estar indicada con una línea roja y la columna para la tierra con una línea negra o azul. Cuando construyes un circuito necesitas alimentación en muchos puntos diferentes y los buses te ofrecen muchas opciones para alimentar tu circuito donde lo necesites. Las secciones internas o pistas son la superficie de la protoboard donde se conectan la mayoría de componentes del circuito. Esta sección suele estar dividida en dos partes por un canal central que separa eléctricamente ambos lados y está pensado para poder insertar chips en formato DIP (Dual In-line Package).



  • Con 4 líneas de alimentación (dos a cada lado divididos por la mitad)
  • Con cinta auto adhesiva en la parte posterior
  • Soporta 3000 inserciones en promedio por cada pin
  • Espacio entre puntos estándar 0.1"
  • Posee ranuras de ensamble para unir con otra protoboard
  • Compatible con Arduino
  • Aplicaciones: Para proyecto escolares de electrónica, robótica, mecatrónica

Especificaciones

  • Número bloques: 1
  • Número de tiras: 2
  • Número de bornes: 0
  • Número de perforaciones: 400
  • Tipo de ensamble: A presión
  • Apropiado para cable calibre: 20-29 AWG
  • Resistencia de contacto: Menor a 1 kHz
  • Distancia entre los orificios:  2.54 mm (0.1”)
  • Dimensiones: 8.3 cm X 5.5 cm X 0.85 cm
  • Color: Blanca
  • Marca: Seafon
  • Modelo: D8 +
  • Modelo: J3
  • Modelo OKY0005

Usos

  • Prototipar sin soldar: Facilita insertar componentes electrónicos (resistencias, LEDs, sensores) y cables jumper  directamente en sus orificios  permitiendo  modificar el circuito, quitar piezas o corregir errores fácilmente
  • Probar proyectos con microcontroladores: Es el complemento ideal para conectar tarjetas de desarrollo y crear sistemas automatizados
  • Integración de circuitos integrados: Su canal central y su matriz de contactos están diseñados para insertar chips y conectarlos con otros componentes

Aplicaciones

  • Prototipado de microcontroladores: Conexión de placas de desarrollo como Arduino para interactuar con sensores, motores y pantallas
  • Proyectos educativos: Pruebas de circuitos lógicos, divisores de tensión y amplificadores en escuelas y talleres
  • Circuitos temporales: Montaje rápido de alarmas, temporizadores, luces LED intermitentes o detectores de oscuridad
  • Prueba de componentes: Verificación individual o combinada del comportamiento de resistencias, capacitores, transistores y diodos

Estructura

Este modelo en particular cuenta con 400 puntos de conexión distribuidos de la siguiente manera:

  • 2 canales o regletas de alimentación (laterales):  Suelen estar marcados con líneas azules (negativo / tierra) y rojas (positivo / voltaje). Se usan para distribuir la energía a lo largo de todo el circuito
  • Matriz de contactos (centro): Formada por bloques de 5 orificios conectados eléctricamente entre sí de forma vertical. Aquí es donde se insertan los componentes
  • Canal central: Un surco que divide la placa por la mitad, diseñado para colocar circuitos integrados (como el chip principal) sin que sus pines hagan cortocircuito entre sí

Documentación


Nota: Las protoboards no están pensadas para conexiones de alta intensidad o circuitos de alto voltaje.
