Módulo Sensor Detector de Lluvia

Módulo Sensor Detector de Lluvia

ROB0803

$ 22.00 MXN Precio incluye IVA

Descripción

El sensor de luvia FC-37  de alta sensibilidad, puede activar pequeños motores, led o relevadores por si mismo en la salida TTL. Cuenta con un  potenciómetro para ajustar el umbral en la que se activa. Compatible con Arduino, PIC, ESP8266/ NodeMCU /NodeMCU-32. La placa trabaja con la alimentación perfectamente a 5 volts.

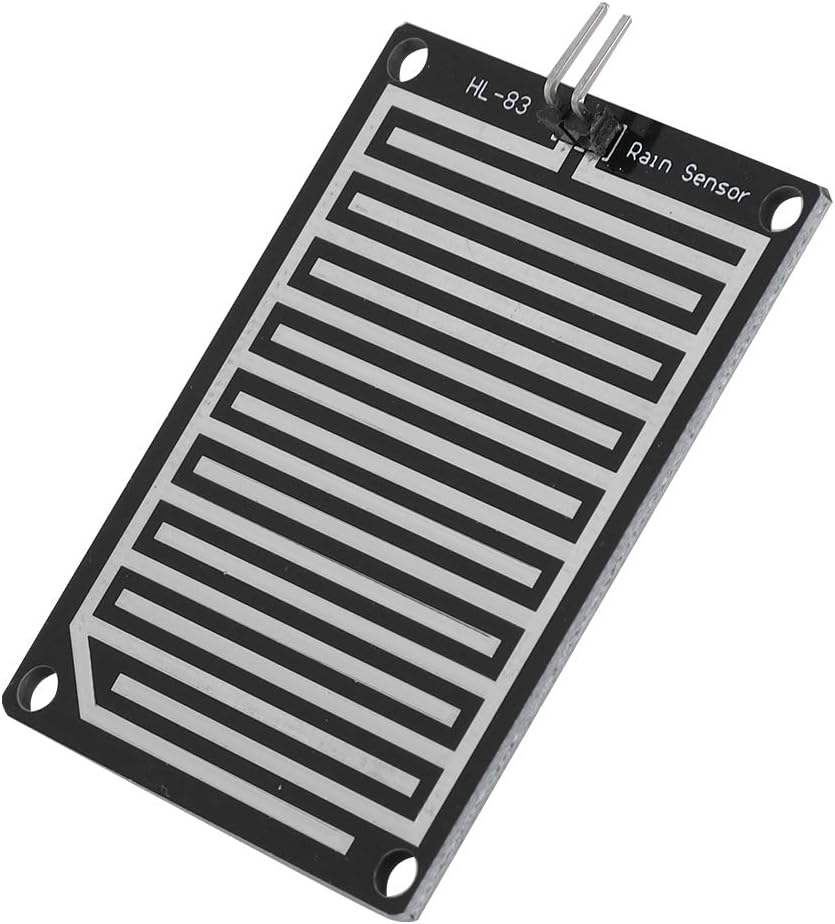

El FC-37 es un módulo que detecta la lluvia a través de una placa (sensor). La placa se coloca en posición horizontal para que las gotas de lluvia caigan sobre ella. Cuantas más gotas caigan sobre la placa, mayor será la lectura del sensor. Tiene una salida digital y otra analógica. La salida digital se activa cuando el valor detectado supera un umbral definido por el potenciómetro incorporado. La salida analógica nos da una tensión proporcional al valor del sensor.

Este sensor está pensado para el control de dispositivos en función de la lluvia. La placa cuenta con una superficie niquelada para resistir mejor la oxidación y alargar su vida útil.  Consiste en una PCB MH-RD (tipo YL83) y un módulo YL-38 que contiene un CI comparador LM393 SMD muy estable, un led de encendido y otro de activación de salida digital. Este último cuenta con 2 pines de conexión hacia el módulo MH-RD, 2 pines para la alimentación y 2 pines de datos.

El sensor de lluvia detecta el agua que completa los circuitos en las pistas impresos de sus tarjetas de sensores. La tarjeta del sensor actúa como una resistencia variable que cambiará de 100 KOhms cuando está mojado a 2 MOhms cuando está seco. En resumen, cuanto más húmedo sea el tablero, mayor será la corriente que se llevará a cabo.

El sensor tiene la capacidad de enviar la señal de salida en modo analógico o digital, según los pines de conexión que utilices, también incorpora un control para ajustar su ganancia o sensibilidad.Ideal para producir dispositivos relacionados con invernaderos, huertas y aquellos se vean afectados en función del clima. Cuenta con sensibilidad ajustable por medio del potenciómetro digital azul.

Los valores analógicos medidos varían desde 0 para una placa totalmente empapada, a 1023 para una placa totalmente seca.

El sensor de lluvia puede ser empleado, por ejemplo, para extender un toldo o activar algún otro mecanismo, hacer sonar una alarma, o registrar la cantidad de tiempo (días, horas) en el que se producen precipitaciones en una determinada zona.

El sensor de lluvia también puede ser empleado para detectar inundaciones, colocándole en el suelo de un sótano o sala de calderas, por ejemplo. También puede ser útil para detectar cuando el agua de un depósito sobrepasa un determinado nivel.

Al usar el sensor en presencia de agua, asegurarse de proteger los contactos y partes eléctricas del circuito, y exponiendo únicamente la placa FC-37. De lo contrario se puede provocar un cortocircuito, y dañar alguno de los componentes eléctricos.


  • Compatible con Arduino, Raspberry Pi, PIC, etc.
  • Salida digital (0 y 1) D0 y salida analógica de voltaje (0 a 1023) A0
  • Con ajuste de sensibilidad (umbral) a través de un potenciómetro
  • LEDs indicadores de encendido y señal
  • Utiliza un comparador ancho de voltaje LM393
  • Con un orificio para tornillo
  • Con potenciómetro para ajuste de sensibilidad
  • LED de salida se ilumina cuando la humedad ha excedido el umbral establecido por el ajuste de sensibilidad
  • Aplicaciones: Meteorología, detección de automatización, control de procesos / industriales, aplicaciones de alarma, proyectos estudiantiles


Especificaciones

  • Función: Detector de lluvia
  • Tipo de sensor:  Analógico
  • Voltaje de entrada mínimo: 3.3 V
  • Voltaje de entrada máximo: 5 V
  • Voltaje de salida mínimo: 0 V
  • Voltaje de salida máximo: 4.2 V
  • Corriente de operación: 15 mA
  • Rango de humedad:  10 % - 90 % sin condensación
  • Valor de potenciómetro o trimpot: 10 KOhms
  • Temperatura de operación mínima: 0 °C
  • Temperatura de operación máxima: 60 °C

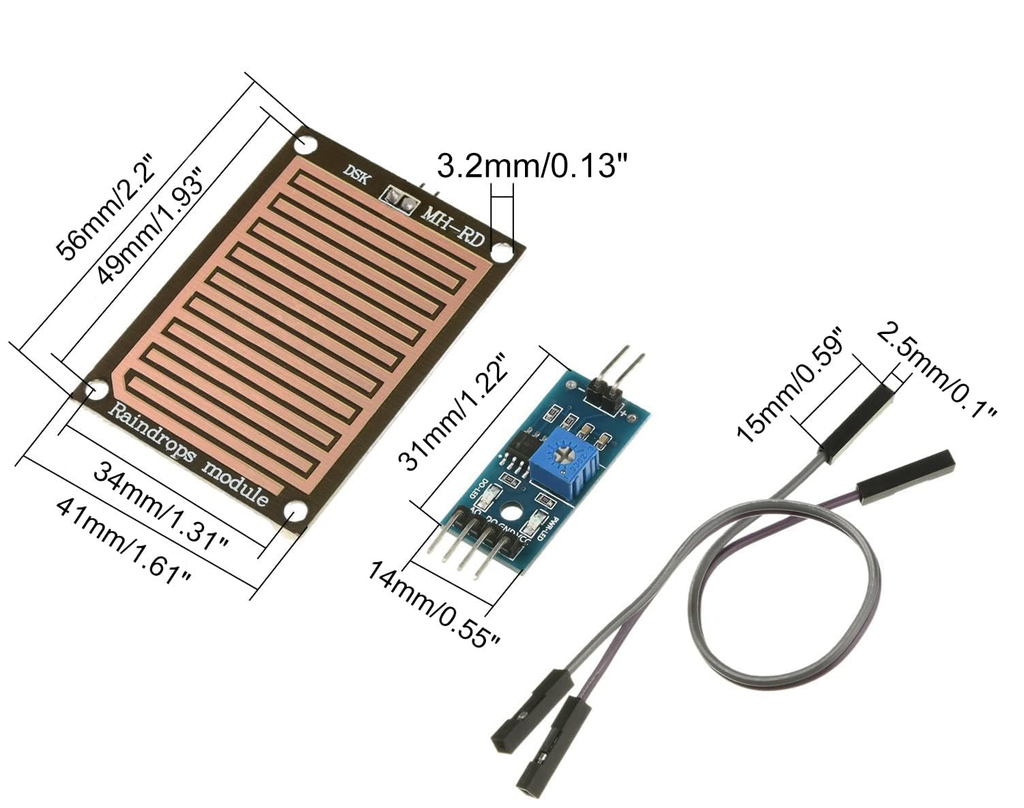

  • Dimensiones MH-RD: 5.5 cm X 4 cm
  • Dimensiones YL-38: 3 X 1.6 cm
  • Número de pines MH-RD: 2
  • Número de pines YL-38: 6
  • Modelo: MH-RD
  • Modelo: YL-38
  • Modelo: E11 +
  • Modelo: OKY3435

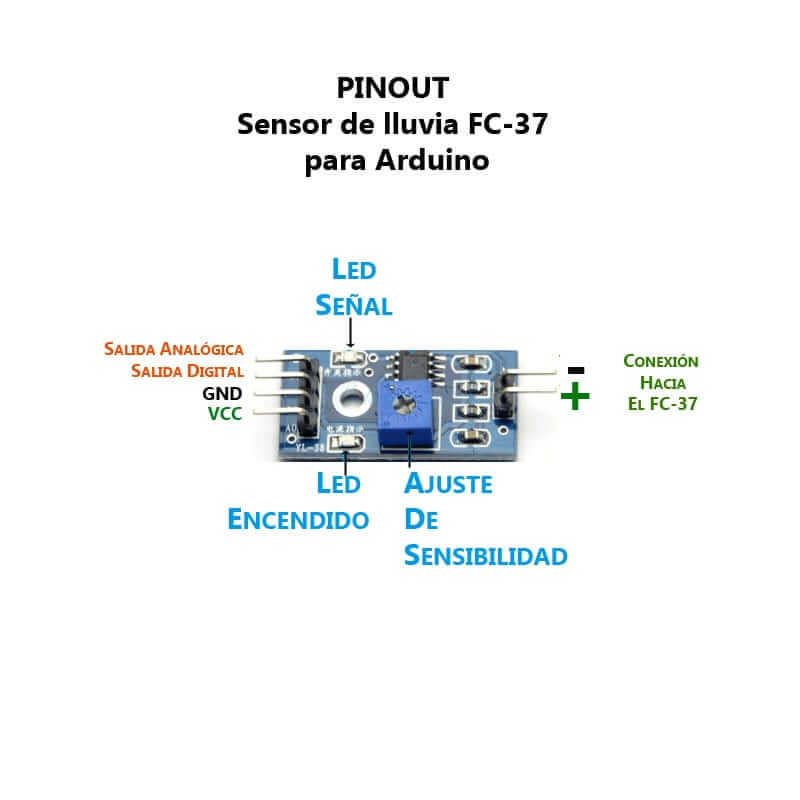

Pines

  • VCC (5V)
  • GND
  • Interfaz de salida digital
  • Interfaz de salida analógica AO

Incluye

  • 1 Módulo MH-RD
  • 1 Módulo YL-38
  • 2 Jumper hembra - hembra

Documentación

Nota: Si deseas comprobar la intensidad de la precipitación, se recomienda colocar el sensor en ángulo y no en posición horizontal, para que las gotas acumuladas fluyan hacia abajo.
