Módulo Bluetooth HC-05 ZS-040

$ 120.00 MXN Precio incluye IVA

Cantidad

Descripción

Descripción

El Bluetooth es un estándar de comunicación inalámbrica que permite la transmisión de datos a través de radiofrecuencia en la banda de 2.4 GHz.

Este módulo transceptor inalámbrico bluetooth HC-05 te permitirá controlar de forma inalámbrica desde tu smartphone proyectos que realices con placas Arduino o microcontroladores.

Su tamaño es compacto (4.47 x 1.7 x .74 cm), la distancia de operación va desde o hasta 10 metros, tiene incorporada antena por lo que no necesitas una externa, y dependiendo de tu aplicación y programación podrás configurarlo como maestro o esclavo.

El módulo bluetooth HC-05 viene configurado de fábrica para trabajar como maestro. es decir, preparado para recibir peticiones de conexión, pero podemos configurarlo para trabajar como maestro utilizando comandos AT, en este estado puede conectarse con otros módulos Bluetooth. En el modo maestro puede conectarse con otros módulos bluetooth, mientras que en el modo esclavo queda a la escucha peticiones de conexión. Agregando este módulo a tu proyecto podrás controlar a distancia desde un celular o una laptop todas las funcionalidades que desees.

El módulo HC-05 cumple con las especificaciones del estándar Bluetooth 2.0 que es perfectamente compatible con celulares o smartphones Android, más no con los IPhone.

El modulo BlueTooth HC-05 utiliza el protocolo UART RS 232 serial. Es ideal para aplicaciones inalámbricas, fácil de implementar con PC, microcontrolador o módulos Arduinos.

Modo Master o Slave (maestro o esclavo)
No necesita antena externa
Reemplaza un enlace serial cableado por un enlace inalámbrico en forma transparente
Posee el perfil bluetooth «Wireless Serial Port»
Una vez que el emparejamiento se realiza correctamente, se puede utilizar como puerto serie dúplex completo
La velocidad en baudios predeterminada del módulo es 9600, la contraseña de emparejamiento predeterminado es 1234, el nombre predeterminado es HC-05
6 pines: EN / VCC / GND / RXD / TXD / STATE (cables de estado de Bluetooth, nivel bajo de salida no conectado, nivel alto de salida después de la conexión)
Nivel de interfaz 3.3V, puede conectar directamente una variedad de MCU (/ 51 / AVR / PIC / ARM / MSP430 y así sucesivamente), 5V MCU también puede conectarse directamente
Distancia de transmisión efectiva de 10 metros en área abierta
Aplicaciones: Arduino, proyectos de robótica

Especificaciones

Compatible: Con protocolo Bluetooth V2.0
Chip de bluetooth: BC352
Distancia de operación máxima: 10 m
Transmisión: 4 dBm
Frecuencia de banda ISM: 2.4 GHz
Modulación: GFSK
Voltaje de alimentación mínimo: 3.3 V
Voltaje de alimentación máximo: 6 V
Voltaje de operación: 3.3 V
Corriente de operación máxima: 40 mA
Corriente modo sleep máxima: 1 mA
Baud rate ajustable: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Baud rate por defecto: 9600
Tipo de conector: Header en ángulo
Número de pines: 6

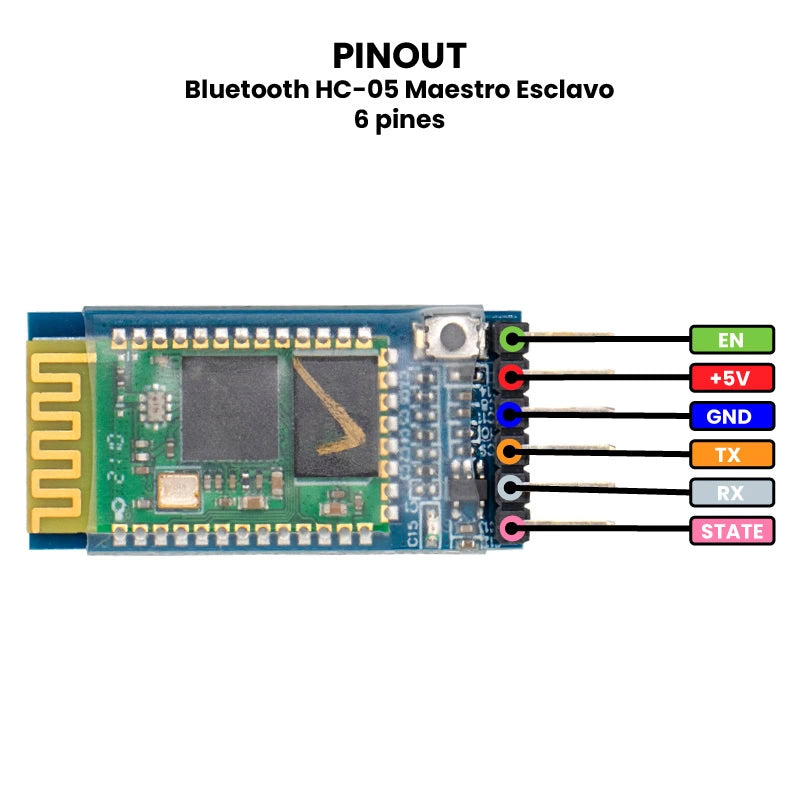

Los pines de la board correspondientes son:
- EN
- VCC
- GND
- TX
- RX
- STATE
Dimensiones: 4.4 cm X 1.6 cm X 0.7 cm
Modelo: B10 +
Modelo: HC-05-BT-MODULE-COMPATIBL

Los comandos AT son un tipo de comandos que sirven para configurar el módulo Bluetooth a través de un microcontrolador, un ordenador o con cualquier dispositivo que posea una comunicación serie (Tx/Rx). Algunos comandos que te ayudaran en la configuración del HC-05 son:

AT\r\n : Comando de prueba, debe responder con OK\r\n
AT+ROLE=1\r\n: Comando para colocar el módulo en modo Maestro (Master)
AT+ROLE=0\r\n: Comando para colocar el módulo en modo Esclavo (Slave)
AT+VERSION?\r\n: Obtener la versión del firmware
AT+UART=115200,1,2\r\n: Configurar el modo de funcionamiento del puerto serie
AT+PIO=10,1\r\n: Colocar el pin de EN de propósito general a nivel alto
AT+BAUD: Configurar los baudios que trabajará el bluetooth
AT+NAME: Configura el nuevo nombre que llevará el módulo HC-05
AT+PIN: Configura la clave de emparejamiento nueva
AT+PSWD=<número 4 dígitos>: Cambiar la contraseña del módulo bluetooth
