Módulo Amplificador Celda de Carga HX711

Módulo Amplificador Celda de Carga HX711

ROB0692

$ 29.00 MXN Precio incluye IVA

Descripción

Este módulo permite trabajar fácilmente con el circuito integrado HX711, que facilita en gran medida la interfaz con la celdas de carga para medir peso / fuerza. Al conectar el amplificador al microcontrolador es posible medir los cambios en la resistencia de la celda de carga y con algunas calibraciones y cálculos, es posible obtener medidas bastante precisas. Esto es ideal para crear tu propia báscula en aplicaciones industriales, realizar sistemas de control de inventario, sistemas de detección de presencia, etc.

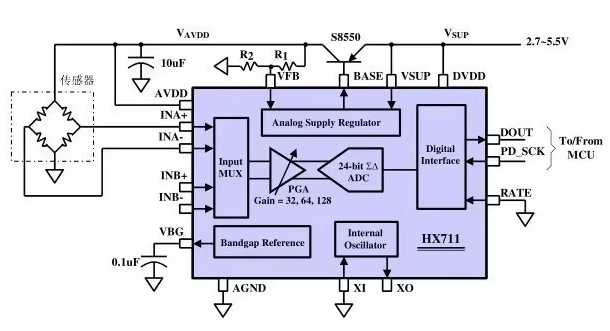

El HX711 es un módulos convertidores analógicos a digital A/D, para sensores de presión o celda de carga. Estos módulos en conjunto de las cedas de carga están diseñados para realizar básculas de pesaje y de control industrial. Los módulos HX711 son usados como transmisores entre las celdas de carga y microcontroladores y/o tarjetas de desarrollo; permitiendo leer el peso de celdas compatibles de 1kg, 5kg, 10kg y 50kg a través de comunicación serial (CLK Y DATA).

El HX711 usa una interfaz de 2 hilos para realizar la comunicación. Para esto es posible utilizar 2 pines de I/O de cualquier microcontrolador. En cuanto al software, ya hay varias librerías que permiten realizar la interfaz de este dispositivo con plataformas populares como Arduino.

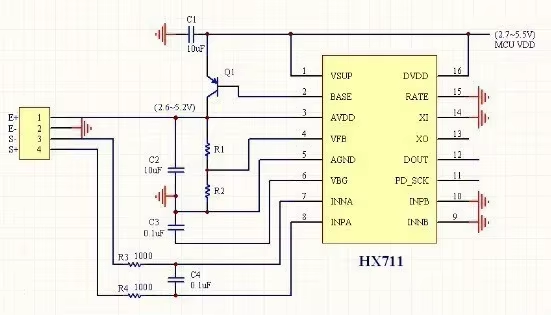

Las celdas de carga utilizan un puente wheatstone que requiere de 4 conexiones con el HX711, los colores utilizados habitualmente son Rojo, Negro, Blanco, Verde y Amarillo. Cada color corresponde a una señal como se muestra a continuación:



  • Rojo: Voltaje de excitación +, E+, VCC
  • Negro: Voltaje de excitación -. E- GND
  • Blanco: Amplificador +, Señal +, A+
  • Verde: Amplificador -, Señal -, A-
  • Amarillo: Tierra, normalmente no conectada a la celda, solo como protección contra interferencia electromagnética
  • Digitalización completa en el chip HX711
  • Conexión a protoboard o tarjeta con header estándar
  • 2 canales diferenciales de entrada
  • Interfaz de salida digital serial
  • Con orificios para sujetar
  • Con header de 10 pines
  • Regulador integrado en chip para fuente analógica
  • Compatible con placas Arduino, Esp32, Pic´s y más
  • Aplicaciones: Medición para proyectos electrónicos

Especificaciones

    • Convertidor (ADC): HX711
    • Voltaje de alimentación mínima: 2.7 V
      • Voltaje de alimentación máxima: 5 V
        • Corriente de operación máxima:  1.5 mA
          • Corriente en espera máxima: 1 uA
          • Resolución conversión A/D: 24 bit
          • Frecuencia de lectura: 80 Hz
          • Consumo de corriente máxima: 10 mA
          • Voltaje de entrada diferencial: ±40mV
              • Operación seleccionable: 80 y 10 muestras por segundo
                  • Dimensiones: 34 mm X 20 mm
                    • Modelo: HX711
                      • Modelo: N24 +
                      • Modelo: OKY3478
