Arduino Mega2560 R3 con Cable USB

Arduino Mega2560 R3 con Cable USB

DEV0052

$ 350.00 MXN Precio incluye IVA

Descripción

Esta placa se presenta como una alternativa muy económica y de excelente calidad (basta ver el terminado) para la tarjeta Arduino Mega. Es compatible en todos los aspectos con las tarjetas Arduino Mega y acepta todos los shields y accesorios que se pueden usar en un Arduino Mega original. El microcontrolador empleado es un ATMEGA2560 (el mismo del arduino original). Parte del gran precio de esta tarjeta se debe a los circuitos integrados seleccionados y sin embargo, esto no afecta en lo más mínimo su funcionalidad ni pierde en características contra otras tarjetas originales, clones o compatibles.

Es utilizada para realizar todo tipo de prototipos, practicas y proyectos de electrónica ya que puede ser programable para cumplir diferentes tareas o procesos que se le definan, desde recopilar información de sensores digitales y analógicos además  controlar diferentes dispositivos como leds, buzzers, motores, actuadores y más.

La placa Arduino Mega2560 Rev3 basada en el microcontrolador ATmega2560   posee 54 pines de entrada/salida digitales (de las cuales 14 se pueden usar como salidas de PWM), 16 entradas analógicas, 4 UART (puertos serie de hardware), un oscilador de cristal de 16 MHz, una conexión USB, un conector de alimentación, un cabezal (header) ICSP y un botón de reinicio. Contiene todo lo necesario para respaldar al microcontrolador, simplemente conéctela a una PC con un cable USB o use un adaptador de CA a CD o batería para empezar. La Mega es compatible con la mayoría de los shields diseñados para Arduino Uno, Duemilanove o Diecimila. La Arduino Mega puede alimentarse a través de la conexión USB o con una fuente de alimentación externa. La fuente de alimentación se selecciona automáticamente. La Arduino Mega2560 posee varias facilidades para comunicarse con una PC, otra Arduino u otros microcontroladores.


  • La Mega es 100% compatible Arduino y la mayoría de los escudos diseñados para el Arduino Mega2560 R3
  • El chip es Atmega2560 – 16 AU y ATmega16U2, mismo con la versión oficial
  • Más fuerte restablecimiento circuito. Uso 5.5 * 2.1 mm DC Barril Jack (compatible con 5.5 * 2.5 mm DC Jack).
  • Contiene todo lo necesario para apoyar el microcontrolador; basta con conectarlo a un computadora con un cable USB o el poder que con un adaptador de corriente o batería para empezar
  • Configuración pinout 1.0
  • Circuito RESET más resistente
  • Aplicaciones: Diseño embebido y desarrollo, industrial, comunicaciones y red, instrumentación y medida, automatización y control de procesos

Especificaciones

  • Microcontrolador: ATmega2560
  • Voltaje de operación: 5V (Puerto USB)
  • Voltaje de alimentación mínimo: 7 V
  • Voltaje de alimentación máximo: 12 V
  • Voltaje de alimentación (límite): 6-20V
  • Pines Digitales E/S: 54 (14 PWM)
  • Pines Análogos (entrada): 66
  • DC Corriente por Pin 1/O: 40 mA
  • DC Corriente para Pin 3.3 V: 50 mA
  • Memoria Flash: 256 KB de los cuales 8 KB utilizados por el gestor de arranque
  • Memoria EEPROM: 4 KB
  • Memoria SRAM: 8 KB
  • Velocidad de reloj: 16 MHz

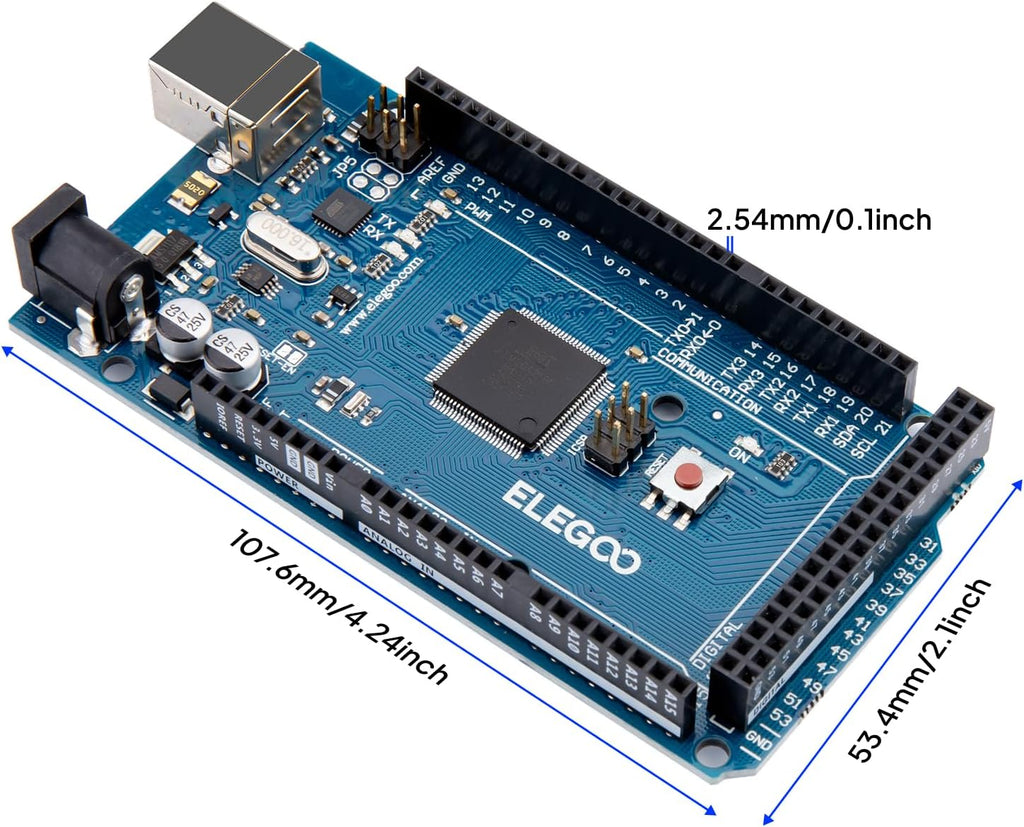

  • Dimensiones: 101.52 mm x 53.3 mm
  • Modelo: AR2863
  • Modelo: C10 +
  • Modelo: MEGA2560-R3

Incluye

  • Cable USB



Nota: El rango recomendado es de 7 V a 12 V, si se usan más de 12 V, el regulador de voltaje puede sobrecalentarse y dañar la tarjeta
