Módulo Sensor Infrarojo con Control Remoto HX1838

Módulo Sensor Infrarojo con Control Remoto HX1838

ROB0016

$ 48.00 MXN Precio incluye IVA

Descripción

Kit infrarrojo inalámbrico con control remoto  Mini Slim 38KHz IR  con 17 teclas de función a distancias de hasta 8 metros, pero la aplicación práctica depende de los factores ambientales que se usen, así como de la barrera media (como diafragma, vidrio, obstrucciones u otros bloqueos de materiales), la cabeza receptora con HX1838 con luces de trabajo con instrucciones de alimentación, recibe la frecuencia de 38K cualquier información de codificación remota. . Ideal para una variedad de dispositivos en la sala de control. El módulo receptor de infrarrojos puede recibir la señal de control remoto de modulación estándar de 38KHz, a través de la programación, puede lograr la operación de decodificación de señal de control remoto, que puede producir una variedad de robots de control remoto y trabajos interactivos. Cuenta con cabeza receptora HX1838 con luces de instrucciones de trabajo de potencia, recibe 38K, frecuencia cualquier dato de codificación remota.

El protocolo que usa este sensor HX1838 es el protocolo NEC-32 el cual emplea una onda portadora de 38kHz y modulación por distancia de pulsos (PDM Pulse Distance Modulation)

Cada ráfaga de pulsos dura 562.5 µs a una frecuencia de la señal portadora es 38kHz.

  • “0” Lógico – un pulso de 562.5 µs seguido de un espacio de 562.5 µs con un tiempo de transmisión total de 1.125 ms
  • “1” Lógico – un pulso de 562.5 µs seguido por un espacio de 1.6875ms, con un tiempo total de transmisión de 2.25 ms

Para iniciar la transmisión de un mensaje en este protocolo, comienza mandando un impulso de 9 ms, posterior a eso un espacio de 4.5ms, en seguida la dirección de 8 bits del dispositivo, continuando a ello un comando de igual de 8 bits, inversa lógica de 8 bits del comando, para finalizar un pulso de 562.5 µs esto en señal que se acabó el mensaje de transmisión.

  • Distancia de transmisión de 8 metros
  • Ángulos efectivos de 45° de ambos lados del KY-022
  • Ángulo efectivo control remoto de 60°
  • Vida útil de 20,000 veces
  • Corriente dinámica 3-5 mA
  • Calidad estable y rentable
  • Corriente de reposo de 3-5 uA
  • Aplicaciones: Manejo de equipos electrónicos, proyectos que tengan que ver con el control de manera remota y que incluya alguna tarjeta de desarrollo



Especificaciones

  • Función: Control de distancia
  • Protocolo: NEC-32
  • Forma de salida: Digital
  • Compatible: Raspberry Pi, Arduino
  • Chip principal: HX1838
  • Número de teclas del control remoto: 17
  • Voltaje de alimentación mínimo: 2.7 V
  • Voltaje de alimentación máximo: 5.5 V
  • Corriente de funcionamiento mínima: 0.4 mA
  • Corriente de funcionamiento máxima: 1.5 mA
  • Frecuencia de operación del receptor: 38 KHz
  • Ángulo de funcionamiento KY-022: 45° (de ambos lados)
  • Ángulo de funcionamiento control remoto: 60°
  • Distancia de transmisión: 8 m
  • Distancia de aceptación KY-022: 20 m
  • Dimensiones: 8.5 cm X 0.65 cm
  • Alimentación del control remoto: Pila CR2025 (no incluida)

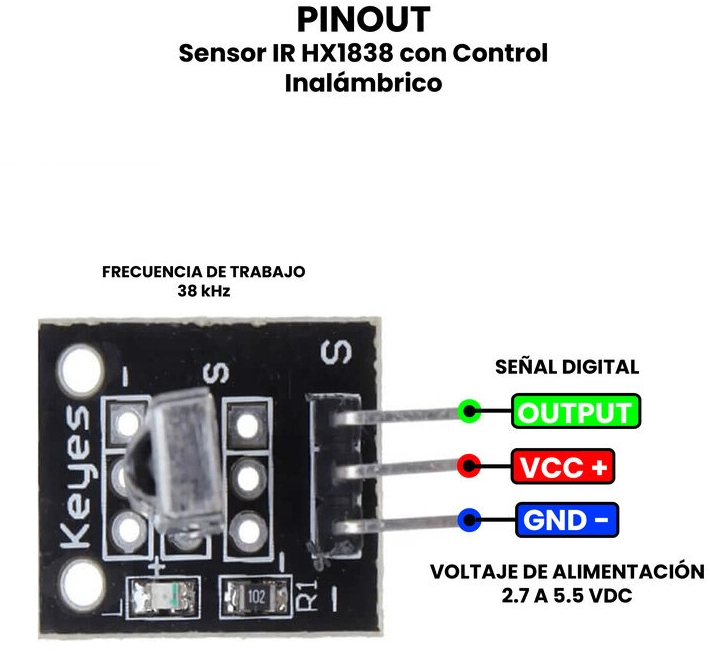

  • Número de pines: 3
  • Modelo:  OKY1000
  • Modelo: B2 +

Incluye

  • Control remoto (Batería no incluida)
  • Led transmisor infrarrojo
  • 3 Cables dupont hembra-hembra
  • Módulo KY-022
