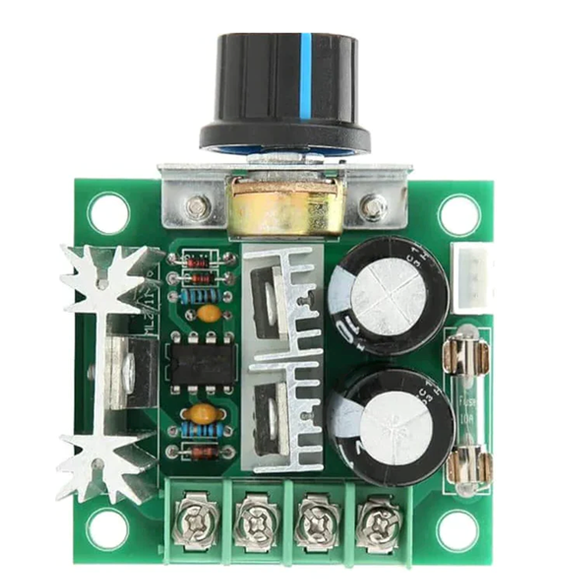

Módulo Controlador de Velocidad de Motor CD PWM 12 V - 40 V / 10 A 13 khz

Módulo Controlador de Velocidad de Motor CD PWM 12 V - 40 V / 10 A 13 khz

ROB0738

$ 105.00 MXN Precio incluye IVA

Descripción

El Controlador de Velocidad (en un rango de 12 V a 40 V) permite controlar cargas en DC por medio de Modulación de Anchos de Pulso (PWM) el cual es ajustable por medio de la perilla. Este proporciona una corriente continua de 10 A y es  ideal para cargas como motores o luces LED, su potencia de salida máxima es de 400 W.

La Modulación por Ancho de Pulso (PWM o Pulse Width Modulation) es una forma muy eficaz de establecer cantidades intermedias de potencia eléctrica entre la máxima potencia y apagado. Una fuente de alimentación con un interruptor de alimentación simple proporciona potencia solo cuando está activado. El PWM es una técnica relativamente reciente que se ha podido realizar gracias a los modernos interruptores electrónicos de potencia. Una de las aplicaciones típicas del PWM: control de velocidad en motores eléctricos.

Este  controlador de velocidad puede proporcionar fácilmente 10 A corriente continua a su motor de corriente continua u otra carga.



  • Potenciómetro para controlar la velocidad del motor de 0 a 100 %
  • Utilice la fuente de alimentación de CC, no utilice directamente la corriente de 220V – 127V hogar alterna (CA)
  • No intercambiar las cargas de poder negativas y positivas, ya que puede dañar el controlador.
  • Para cambiar la dirección del motor , intercambiar los cables positivos y negativos del motor.
  • 4 Terminales de tornillo
  • Con fusible europeo de 10 A
  • Placa PCB de alta temperatura FR-4 PCB 1.6 mm de espesor
  • Prueba de polarización inversa
  • Protección de alta corriente (fusibles rápidos de 10 A )
  • No reversible
  • Tensión de control de la sobre tensión

Especificaciones

  • Voltaje de alimentación mínima: 12 V
  • Voltaje de alimentación máxima: 40 V
  • Corriente máxima: 10 A
  • Corriente en reposo: 0.05 A (modo de espera)
  • Potencia del control mínima: 0.01 W
  • Potencia del control máxima: 400 W
  • Frecuencia PWM: 13 kHz
  • Rango ciclo de trabajo PWM: 0 % - 100 %
  • Valor potenciómetro:  10 K con perilla
  • Dimensiones: 6 cm X 5.5 cm X 2.8 cm
  • Modelo: AR0232
  • Modelo: N25+

    Documentación

    Nota: Antes de conectar el controlador, favor de asegurarse que la alimentación esté apagada
