Módulo Controlador de Velocidad de Motor DC PWM 6 V - 28 V / 3 A 16 hHz

Módulo Controlador de Velocidad de Motor DC PWM 6 V - 28 V / 3 A 16 hHz

ROB0739

$ 49.00 MXN Precio incluye IVA

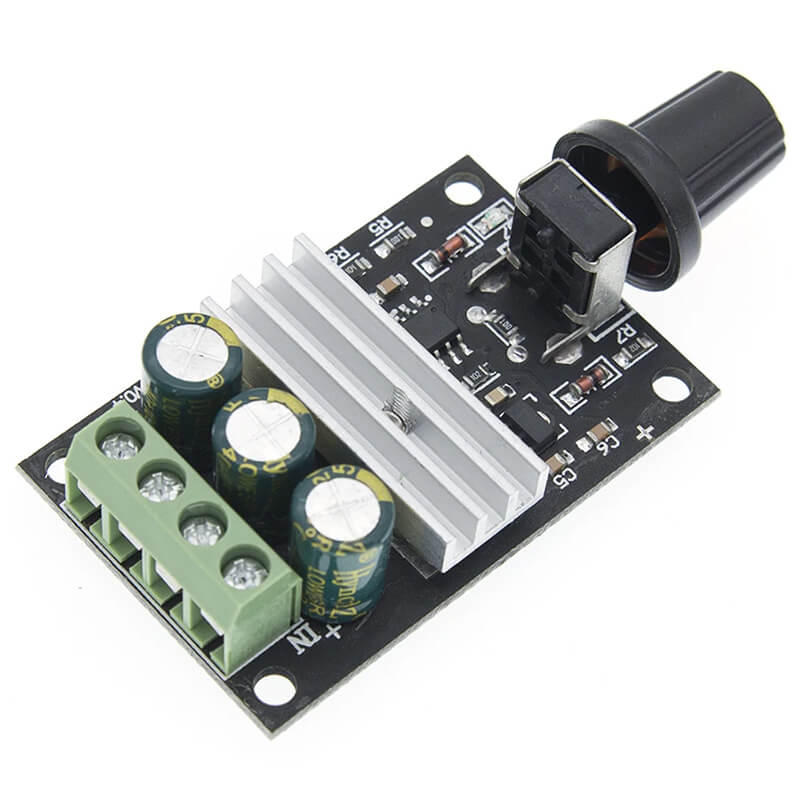

Descripción

Este módulo esta diseñado para variar el ciclo útil o voltaje efectivo por medio de la técnica PWM. Este módulo es ideal para cargas como motores que funcionan con corriente continua (DC), utilizando la técnica de Modulación por Ancho de Pulso (PWM). Este controlador permite ajustar la velocidad de giro del motor en un rango de voltaje entre 6 y 28 voltios, con una corriente máxima de hasta 3 amperios su potencia de salida máxima es de 80 W.

Su principal función es controlar la cantidad de energía suministrada al motor mediante la regulación del ancho de los pulsos de corriente que recibe. Esto se logra al variar la duración de los pulsos de energía eléctrica que se envían al motor, permitiendo así aumentar o disminuir la velocidad de rotación del mismo.

Este tipo de controladores es ampliamente utilizado en aplicaciones donde se requiere un control preciso de la velocidad, como en sistemas de automatización, robótica, control de motores de vehículos, maquinaria industrial y otras aplicaciones que dependen del control de motores de corriente continua para su funcionamiento eficiente y controlado.

La Modulación por Ancho de Pulso (PWM o Pulse Width Modulation) es una forma muy eficaz de establecer cantidades intermedias de potencia eléctrica entre la máxima potencia y apagado. Una fuente de alimentación con un interruptor de alimentación simple proporciona potencia solo cuando está activado. El PWM es una técnica relativamente reciente que se ha podido realizar gracias a los modernos interruptores electrónicos de potencia. Una de las aplicaciones típicas del PWM: control de velocidad en motores eléctricos.

Al usar pulsos en lugar de resistencias para reducir la velocidad, el módulo no disipa energía en forma de calor y aprovecha al máximo la batería o fuente de alimentación. Su frecuencia (típicamente de 16 kHz) es ultrasónica, lo que evita ruidos agudos molestos en el motor y permite un giro estable y sin vibraciones. Cuenta con un potenciómetro con interruptor de encendido/apagado, lo que facilita su instalación manual en paneles de control.

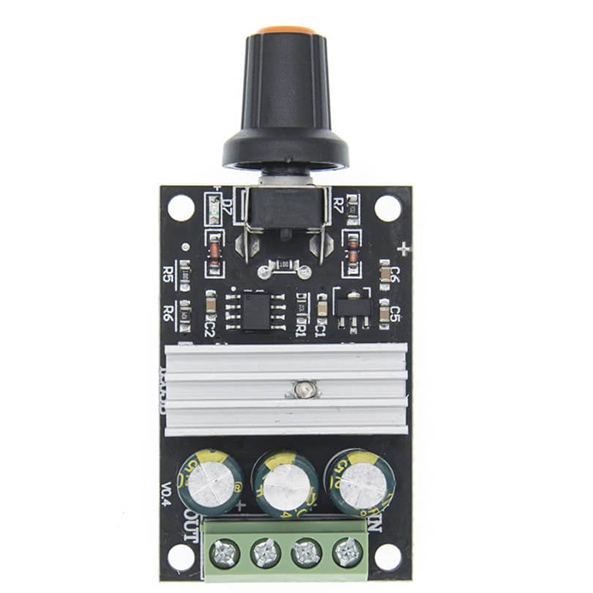

  • Potenciómetro para controlar la velocidad del motor de 0 % - 100 %
  • 4 Terminales de tornillo
  • No reversible
  • Aplicaciones: Velocidad de motor, controlar luz

Especificaciones

  • Energía del control mínima: 0.01 W
  • Potencia de salida máxima: 80 W
  • Tensión de alimentación mínima:  6 V
  • Tensión de alimentación máxima: 28 V
  • Corriente de salida máxima: 3 A
  • Corriente en reposo: 0.05 A (modo de espera)
  • Frecuencia PWM: 16 kHz
  • Rango ciclo de trabajo PWM: 5 % - 100 %
  • Valor potenciómetro: 100 K con perilla
  • Dimensiones: 50mm x 35mm x15 mm
  • Modelo: EF26 +

    Usos

    • Control de motores DC: Ajusta la velocidad de motores de corriente continua (DC) en robótica, automatización industrial, ventiladores y herramientas de bricolaje (DIY)
    • Regulación de intensidad (Dimmer): Sirve para controlar la intensidad de luces LED o bombillas DC
    • Cargas de alto par: Ideal para motores que requieren fuerza (alto torque) a bajas velocidades sin generar excesivo calor

    Aplicaciones

    • Robótica y maquetas: Control de tracción o dirección suave y sin pérdida de torque en vehículos a escala, robots seguidores de línea, y brazos robóticos que utilizan motores DC con escobillas
    • Ventilación y refrigeración: Regulación de la velocidad de ventiladores de 12 V o 24 V para ajustar el flujo de aire según la necesidad de temperatura y reducir el ruido
    • Sistemas de bombeo: Control de flujo o caudal en pequeñas bombas de agua o bombas de aire impulsadas por motores de corriente continua
    • Cintas transportadoras pequeñas: Regulación de la velocidad de avance en bandas transportadoras de maquetas, procesos didácticos automatizados o líneas de ensamble ligeras
    • Proyectos DIY e iluminación: Aunque su nombre indica uso en motores, el principio PWM también sirve para atenuar (dimmer) el brillo de tiras o lámparas LED de corriente continua, o el calentamiento de resistencias

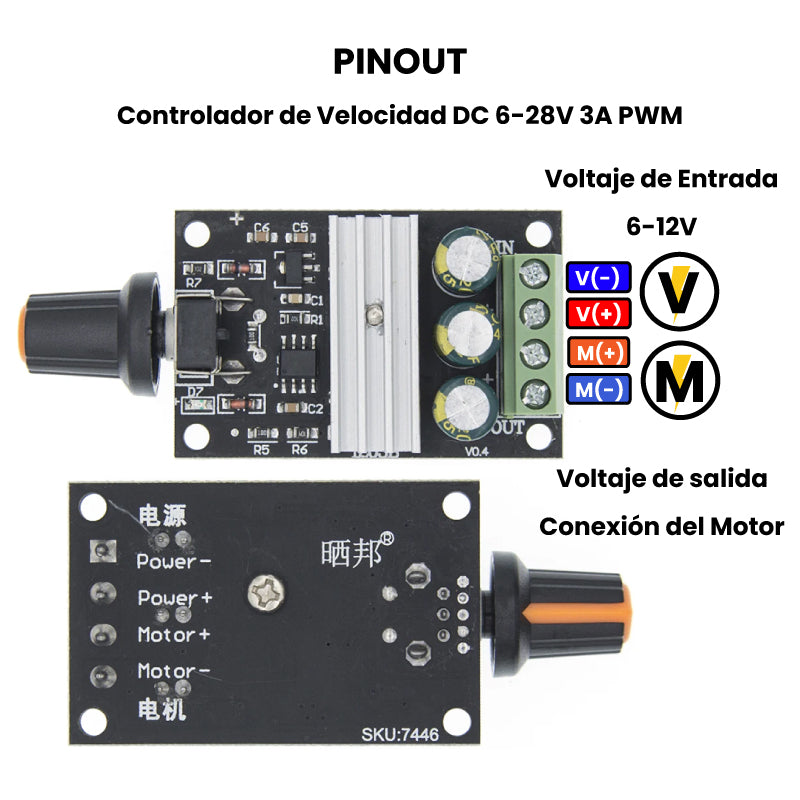

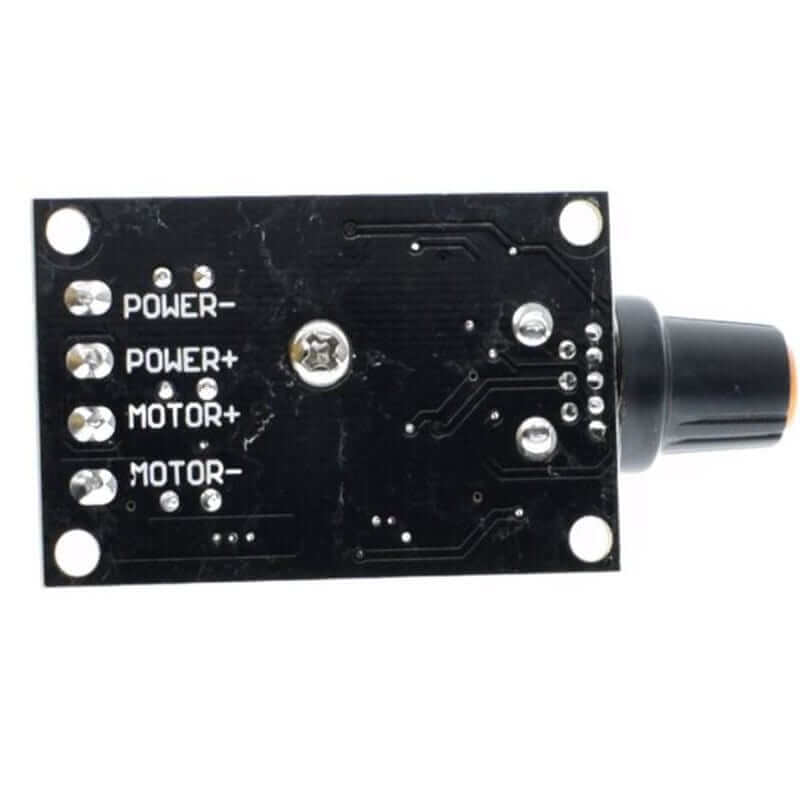

    Guía de Conexión

    • Fuente de alimentación (Power): Conecta tu fuente de energía (batería o adaptador de corriente de 6  V a 28 V) a los terminales marcados como Vin (o Power / DC IN)

                                 Cable positivo (+) al terminal marcado como +

                                 Cable negativo (-) al terminal marcado como -

    • Motor DC: Conecta los dos cables de tu motor a los terminales de tornillo marcados como Motor (o OUT). No importa inicialmente la polaridad (si conectas los cables invertidos, el motor girará en sentido contrario). Solo intercambia los cables en estos terminales para cambiar la dirección de giro
    • Encendido y control: El potenciómetro (la perilla circular) sirve tanto de interruptor  (al hacer "clic" al girarlo a la izquierda) como de regulador de velocidad  (al girarlo a la derecha)

    Recomendación de Uso

    1. Antes de conectar el controlador, favor de asegurarse que la alimentación esté apagada
    2. Utilice la fuente de alimentación de CC, no utilice directamente la corriente de 220V – 127V hogar alterna (CA)
    3. No intercambiar las cargas de poder negativas y positivas, ya que puede dañar el controlador
    4. Para cambiar la dirección del motor , intercambiar los cables positivos y negativos del motor
