Módulo Convertidor de RS232 a TTL

Módulo Convertidor de RS232 a TTL

ROB0657

$ 45.00 MXN Precio incluye IVA

Descripción

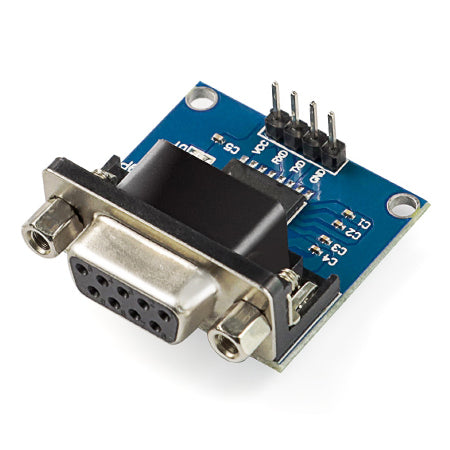

Este convertidor RS232 a TTL con chip MAX3232 permite conectar dispositivos que utilizan puertos serie RS232 con dispositivos que solo se comunican mediante señales TTL (lógica transistor a transistor). Es una solución práctica y económica para convertir señales RS232 en TTL, a fin de conectar equipos conjuntamente, a partir de los requisitos de señal de sus dispositivos.

Este módulo resulta ideal en el caso de comunicaciones a corta distancia entre dos dispositivos, y se puede utilizar para conectar su ordenador con sistemas integrados basados en microcontroladores y equipos industriales de robótica. Este fiable conversor permite la conversión de señales RS232 de alto voltaje (-12 V a +12 V) en señales TTL de bajo voltaje (0 V a +5 V), además de proporcionar comunicación bidireccional de datos.
El convertidor posee un conector para la PC de tipo DB9 hembra (tipo DCE o slave/esclavo) por lo que permite la conexión directa al puerto COM de la PC(D9 macho) o mediante un cable serial directo. No utilizar cable serial cruzado (tipo null-modem). La conexión al microcontrolador (Arduino/PIC/ESP8266) es mediante headers macho, por lo que necesitaremos cable dupont hembra-macho para Arduino Uno por ejemplo. La serigrafía indicada en el módulo TX/RX va conectado de forma directa a los pines del mismo nombre en el microcontrolador/Arduino.



  • LED indicador de encendido
  • Con orificios para sujetar a superficie
  • Peso ligero
  • Aplicaciones: Comunicación y automatización, modificación de radio, flash de teléfono, flash XBOX360, GPS, detección de vehículo, DVD flash, actualización de la caja de conexión de la unidad de disco duro, etc.

Especificaciones

  • Tipo de convertidor: RS232 a TTL
  • Chip de comunicación: MAX3232
  • Voltaje de alimentación mínimo: 3.3 V
  • Voltaje de alimentación máximo: 5 V
  • Tipo conector RS232: Jack DB9 (Hembra)

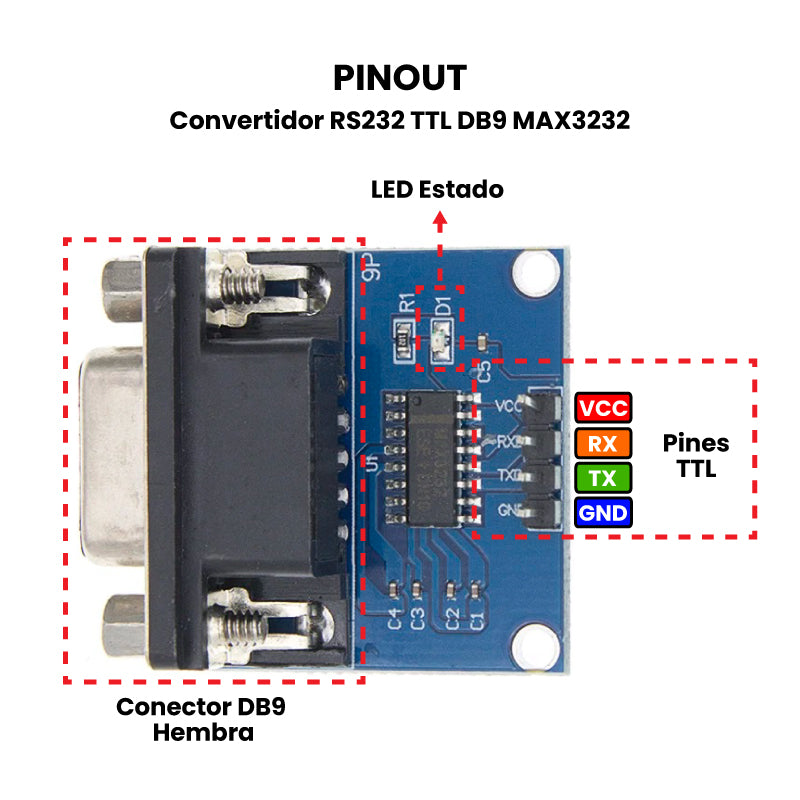

  • Tipo conector TTL: 4 Pines (VCC, RXD, TXD, GND)
  • Velocidad de transmisión: 120 Kbps
  • Interfaz TTL: TX RX VCC GND
  • Comunicación: Serial
  • Programación: MCU STC, MCU NXP, MCU Renesas, MCU STM32, N + -2EC MCU
  • Dimensiones: 33 mm X 32 mm X 14 mm
  • Modelo: RS232-TTL-CONVERTER-MODUL +

Uso

  • Comprende las especificaciones del dispositivo: Antes de usar el convertidor, asegúrate de entender las especificaciones del dispositivo, como el voltaje de funcionamiento, los niveles lógicos TTL y RS232, y la velocidad de transmisión admitida.
  • Conexión correcta: Asegúrate de conectar correctamente los cables del convertidor RS232 a TTL a los puertos correspondientes en tu equipo. El cableado incorrecto puede dañar el convertidor o los dispositivos conectados.
  • Verifica la polaridad: Algunos convertidores RS232 a TTL pueden tener polaridades invertidas en los cables de conexión. Verifica esto antes de conectarlos para evitar dañar tus dispositivos.
  • Velocidad de transmisión: Asegúrate de configurar la velocidad de transmisión (baud rate) adecuada en el convertidor y en los dispositivos conectados para garantizar una comunicación sin errores.
