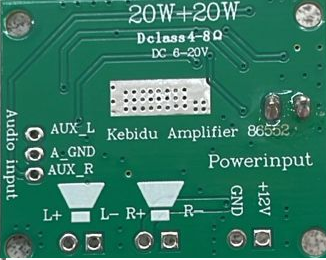

Módulo Amplificador de Audio 40 W Clase D Estéreo

Módulo Amplificador de Audio 40 W Clase D Estéreo

ROB0814

$ 98.00 MXN Precio incluye IVA

Descripción

Módulo amplificador de sonido estéreo fónico que posee dos canales de 20 W respectivamente, con una calidad de sonido óptimo. Este módulo funciona para amplificar señales de sonido de computadores, celulares, tablets, MP3, entre otros y poder escucharla por bafles grandes de una buena capacidad.  Otra aplicación es en las guitarras eléctricas y en los bajos, pues esas no tienen caja de resonancia, la señal se obtiene porque las cuerdas, metálicas y ferrosas, vibran sobre una cápsula electromagnética, y esa señal no es audible, pero transformada por un amplificador adquiere su sonido característico. Mediante su interfaz se le puede agregar distintos efectos, como trémolo, distorsiones o reverb entre otros.
Este módulo tiene una salida máxima de potencia de hasta 40 W. Es ideal para incursionar en la fabricación de amplificadores fabricados en casa, debido a su tamaño, facilidad de uso y cómodo precio.

Es un amplificador de clase D que convierte la entrada analógica en una forma de onda PWM para activar o desactivar por completo los interruptores con transistor de efecto de campo (FET). Cuando uno de los FET está encendido, la corriente que lo atraviesa es alta, pero el voltaje es muy bajo. Del mismo modo, cuando el FET está apagado, el voltaje a través de este es alto, pero la corriente es prácticamente igual a cero. En este punto no hay disipación de potencia, excepto en las transiciones de estado, es decir cuando hay transiciones entre el estado de encendido y apagado. El beneficio clave del amplificador clase D es su alta eficiencia de aproximadamente 90 %, ofreciendo pérdidas bajas y una eficiencia de muy alta potencia.

El  módulo amplificador 40 W mono clase D se utiliza principalmente en proyectos de audio embebido, sistemas portátiles de sonido, altavoces Bluetooth DIY, barras de sonido, y sistemas de intercomunicación o domótica donde se requiere una amplificación eficiente en tamaño compacto. Gracias a su alta eficiencia y bajo consumo, es ideal para aplicaciones alimentadas por baterías o fuentes limitadas de energía. Este módulo es compatible con una amplia gama de tarjetas de desarrollo, como Arduino, ESP32, Raspberry Pi, STM32, y Teensy, permitiendo integrarlo fácilmente en proyectos de automatización o control de audio. Su entrada analógica permite recibir señales desde módulos Bluetooth, DACs, reproductores MP3 o preamplificadores, mientras que su salida puede conectarse directamente a altavoces pasivos de mediana potencia. También es útil en proyectos educativos y de prototipado de sistemas de audio inteligentes.


  • Alto rendimiento y bajo consumo de energía
  • Pérdidas bajas
  • Alta eficiencia de aproximadamente 90 %
  • Capacitor  para filtrar el ruido proveniente de la señal de entrada
  • Protección de polaridad inversa
  • Orificios de conexión estañados
  • THD + N (total de distorsión de armónicos): 0.11%~0.15%
  • Con orificios para atornillar
  • Aplicaciones: Amplificador de audio



Especificaciones

  • Tipo de Amplificador: Clase D
  • Voltaje de alimentación mínima: 6 V
  • Voltaje de alimentación máxima: 20 V
  • Voltaje de entrada recomendado mínimo: 12 V
  • Corriente de salida mínima: 2.5 A
  • Potencia de salida: 2 x 20W  /2 canales)
  • Impedancia de salida mínima: 4  Ohm
  • Impedancia de salida máxima: 8 Ohm
  • Tipo salida:  Estéreo (2 canales)
  • Tipo filtro: LC
  • Eficiencia: 87 %
  • Temperatura de operación mínima: -40 °C
  • Temperatura de operación máxima: 85 °C
  • Dimensiones:2.3 cm X 2.2 cm
