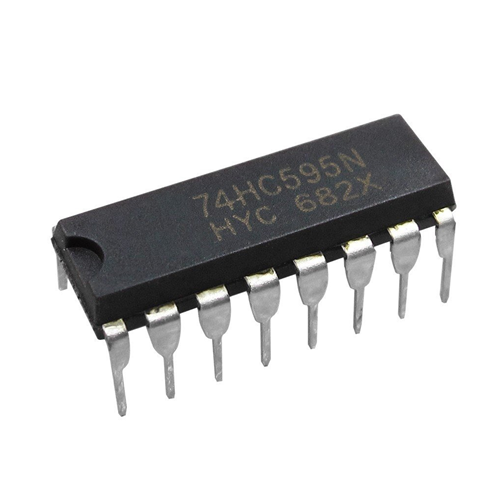

74HC595N CMOS Registro de Desplazamiento de 8 Bit

74HC595N CMOS Registro de Desplazamiento de 8 Bit

CIM74HC595

$ 10.00 MXN Precio incluye IVA

Descripción

El dispositivo 74HC595 contiene un registro de desplazamiento de 8 bits con entrada en serie y salida en paralelo que alimenta un registro de almacenamiento de 8 bits de tipo D. El registro de almacenamiento cuenta con salidas triestado en paralelo. Se proporcionan relojes independientes para los registros tanto de desplazamiento como de almacenamiento. El registro de desplazamiento cuenta con una entrada de borrado directo (SRCLR), entrada serie (SER) y salidas serie para conexión en cascada. Cuando la entrada de habilitación de salida (OE) está en un estado lógico alto, las salidas están en el estado de alta impedancia. Los relojes tanto del registro de desplazamiento (SRCLK) como del registro de almacenamiento (RCLK) son accionados por flanco positivo. Si ambos relojes se conectan entre sí, el registro de desplazamiento siempre está un pulso de reloj por delante del registro de almacenamiento.
El 74HC595 es de gran ayuda cuando se requiere ampliar la cantidad de salidas digitales, ya que se puede conectar 8 LED con tan solo 3 pines del microcontrolador o Arduino.



  • Registro de desplazamiento de 8 bits con entrada serie y salida en paralelo
  • Amplio rango de voltaje de funcionamiento de 2 V a 6 V
  • Salidas triestado de alta corriente que pueden manejar cargas hasta 15 LSTTL
  • Bajo consumo de energía: 80μA máximo
  • Capacidad de salida de ±6 mA a 5 V
  • Baja corriente de entrada: 1 μA máxima
  • Registro de desplazamiento con borrado directo
  • Aplicaciones: Reloj y temporización, electrónica de consumo, diseño embebido y desarrollo

Especificaciones

  • Registro de desplazamiento: Serial a paralelo
  • Tipo de lógica: Registro de cambio
  • Número de elementos: 1
  • Número de bits por elemento: 8
  • Tensión de alimentación mínima: 2 V
  • Tensión de alimentación máxima:  5.5V
  • Tipo de salida: Tri state
  • Temperatura de operación mínima: -40°C
  • Temperatura de operación máxima: 85°C
  • Encapsulado: DIP
  • Número de pines: 16
  • Modelo: I7 +

Usos

  • Expansión de pines: Ideal cuando te quedas sin pines digitales, permitiendo controlar múltiples dispositivos (LEDs, relés, displays de 7 segmentos) con solo tres líneas de control (Data, Clock, Latch)
  • Cascada: Se pueden conectar varios chips 74HC595 en serie (en cascada) para controlar 16, 24, 32 o más salidas, usando los mismos 3 pines originales
  • Registro de almacenamiento (Latch): Cuenta con un registro interno que permite mantener las salidas estables mientras se cargan nuevos datos, evitando parpadeos no deseados
  • Funcionamiento: Recibe datos en serie (bit a bit) y los convierte en paralelo en sus ocho salidas (QA-QH)

Aplicaciones

  • Control de LEDs: Manejo de grandes cantidades de LEDs individuales, matrices de LED o cubos LED
  • Displays de 7 segmentos: Ideal para controlar varios dígitos sin agotar los puertos del microcontrolado
  • Manejo de Relés: Activación de múltiples relés para controlar cargas más grandes
  • Pantallas LCD: Puede actuar como interfaz para enviar bits de datos a pantallas LCD

Sustituto

No Aplica

Documentación

Datasheet

Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera antiestática
