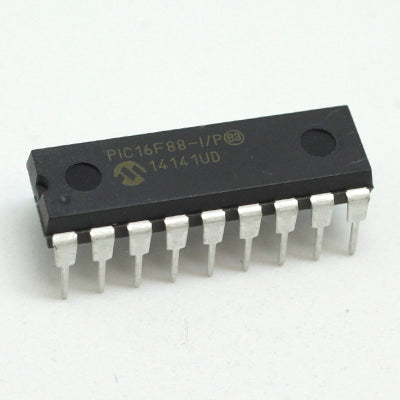

PIC16F88-I/P CMOS Microcontrolador Microchip

PIC16F88-I/P CMOS Microcontrolador Microchip

CIRPIC16F88IP

$ 198.00 MXN Precio incluye IVA

Descripción

El PIC16F88-I/P es un microcontrolador basado en la tecnología Flash CMOS de 8 bits que presenta un oscilador interno de 8 MHz, 256 bytes de memoria de datos EEPROM, una captura / comparación / PWM, un USART direccionable, un puerto serie síncrono que se puede configurar como interfaz serial periférica de 3 hilos (SPI ™) o de 2 hilos El bus Inter-Integrated Circuit (I²C ™), 7 canales de 10 bit convertidor analógico a digital (A / D) y 2 comparadores que lo hacen ideal para aplicaciones de nivel analógico / integrado en electrodomésticos.

  • Oscilador de Timer1: 1.8μA, 32kHz, 2V
  • Temporizador de Vigilancia (Watchdog): 2.2μA, 2V
  • Arranque de oscilador de 2 velocidades
  • Tres modos del cristal
  • Dos modos RC externos
  • Un modo de reloj externo
  • ECIO: hasta de 20MHz
  • 8 Frecuencias seleccionables por el usuario
  • Módulo de captura, comparación, PWM (CCP)
  • Convertidor analógico a digital de 10 bits y 7 canales
  • Puerto serial síncrono (SSP) con SPI (Maestro/Esclavo) y I2C (Esclavo)
  • Transmisor receptor síncrono asíncrono universal direccionable con detección de dirección de 9 bits
  • Módulo comparador analógico doble
  • Voltaje de referencia en-chip programable
  • Multiplexado de entrada programable desde el dispositivo
  • Entradas y voltaje de referencia interna
  • Las salidas del comparador se pueden acceder externamente
  • 100,000 ciclos de lectura/escritura de la memoria de programa flash
  • 1,000,000 ciclos de lectura/escritura de la memoria de datos de la EEPROM
  • Retención de datos de la EEPROM: >40 años
  • Aplicaciones: Reloj y Temporización, Diseño Embebido y Desarrollo, Imagen, Vídeo y Visión, Industrial, Control de Motor, Multimedia, Dispositivos

Especificaciones

  • Tipo: CMOS
  • Familia: PIC16F
  • Tensión de alimentación mínima: 4 V
  • Tensión de alimentación máxima: 5.5 V
  • Velocidad de CPU: 20 MHz
  • Tamaño memoria programable: 7 KB
  • Tamaño memoria RAM: 368 Byte
  • Tipo de interfaz integrada: 12C, SPI, USART
  • Número de entradas / salidas: 16 E/S´s
  • Encapsulado:DIP
  • 18 pines

Aplicaciones

  • Controladores de sistemas embebidos con múltiples sensores y actuadores
  • Interfaces de comunicación serial (RS232) con PC u otros dispositivos
  • Lectura y procesamiento de señales analógicas con ADC (temperatura, luz, humedad, etc.)
  • Automatización industrial de bajo y mediano nivel
  • Controladores para pantallas LCD alfanuméricas
  • Control de motores paso a paso o servos
  • Sistemas de adquisición de datos con almacenamiento en EEPROM
  • Proyectos educativos y de formación en microcontroladores avanzados
  • Comunicación I2C/SPI con periféricos externos (memorias, sensores, pantallas)
  • Control de procesos secuenciales y temporizados
  • Sistemas de monitoreo de variables ambientales
  • Equipos médicos, agrícolas o de laboratorio con tareas específicas
  • Proyectos DIY que requieren múltiples entradas/salidas y comunicación
  • Sistemas de seguridad y alarmas inteligentes
  • Control de carga o conmutación de potencia con relés y transistores
