PIC16F877A-I/P CMOS Microcontrolador Microchip

PIC16F877A-I/P CMOS Microcontrolador Microchip

CIRPIC16F877AIP

$ 155.00 MXN Precio incluye IVA

Descripción

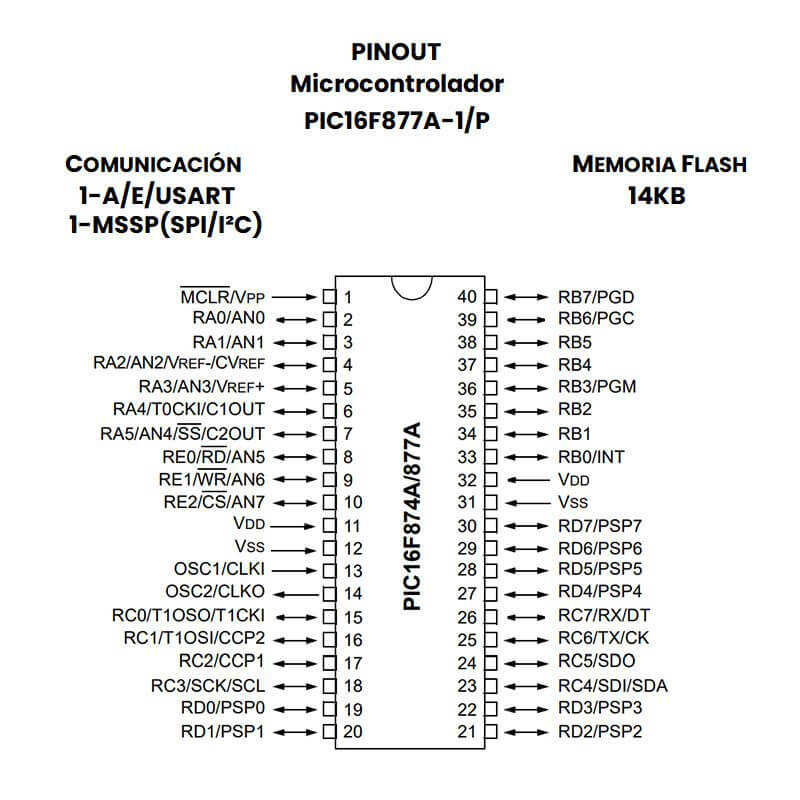

Microcontrolador Microchip PIC16F877A-I/P de encapsulado de 40 pines tiene 14 KB de memoria flash, 368 bytes de RAM, 256 bytes de EEPROM, y 33 pines configurables como entradas/salidas digitales. Funciona con un reloj de hasta 20 MHz e incluye interfaces de comunicación como USART, SPI e I2C, además de convertidores ADC de 10 bits. Es ideal para proyectos de control, automatización, domótica, y sistemas embebidos, siendo una opción popular tanto en educación como en aplicaciones industriales por su bajo costo y fiabilidad y cuenta con módulos de comparación analógicos.

El PIC16F877 es un microcontrolador de Microchip Technology fabricado en tecnología CMOS, su consumo de potencia es muy bajo y además es completamente estático, esto quiere decir que el reloj puede detenerse y los datos de la memoria no se pierden.

  • CPU Risc de alto rendimiento
  • Ciclo de instrucciones DC-200ns
  • Hasta 8K x 14 palabras de memoria de programa flash
  • Hasta 368 x 8 bytes de memoria de datos (RAM)
  • Hasta 256 x 8 bytes de memoria de datos EEPROM
  • Temporizador / contador de 8 bits con preescalador de 8 bits
  • Temporizador / contador de 16 bits con preescalador, puede incrementarse durante el modo de reposo a través de un cristal / reloj externo
  • Temporizador / contador de 8 bits con registro de período de 8 bits, preescalador y posicionado
  • Puerto serie síncrono (SSP) con SPI (modo maestro) e I2C (maestro / esclavo)
  • Transmisor de receptor asíncrono sincrónico universal (USART / SCI) con detección de dirección de 9 bits
  • Puerto esclavo paralelo (PSP) -8 bits de ancho con controles RD, WR y CS externos
  • Circuito de detección de oscurecimiento para resetear Brown Out (BOR)
  • Convertidor analógico a digital de 10 bits y 8 canales
  • Módulo comparador analógico
  • 100.000 ciclo de borrado / escritura mejorada memoria de programa flash típica
  • 1,000,000 borrar / escribir datos de ciclo memoria EEPROM típica
  • Retención EEPROM de datos> 40 años
  • Autoprogramable bajo control de softwareEn circuito de programación en serie a través de dos pines
  • Temporizador de vigilancia (WDT) con su propio oscilador RC en chip para un funcionamiento confiable
  • Aplicaciones: Reloj y temporización, diseño embebido y desarrollo, imagen, vídeo y visión, industrial, control de motor, multimedia, dispositivos,  proyectos de automatización, control de motores, sistemas de adquisición de datos, dispositivos de comunicación y controles de sensores

    Especificaciones

    • Tipo: CMOS
    • Familia: PIC16F
    • Tipo de interfaz integrada: I2C, SPI, USART
    • Tensión de alimentación mínima: 4 V
    • Tensión de alimentación máxima: 5.5 V
    • Velocidad de CPU: 20 MHz
    • Tamaño memoria programable: 14 KB
    • Tamaño de memoria RAM: 368 Byte
    • Número de entradas / salidas: 33 E/S´s
    • Temperatura de operación mínima: -40°C
    • Temperatura de operación máxima: 85°C
    • Encapsulado: DIP
    • Número de pines: 40
    • Marca: Microchip
    • Modelo: LL17 +

    Aplicaciones

    • Automatización y control: Ideal para controlar motores (paso a paso, servomotores), sistemas embebidos y automatización industrial
    • Procesamiento de señales: Posee un convertidor analógico-digital (ADC) de 10 bits con 8 canales, lo que permite leer sensores analógicos (temperatura, luz)
    • Comunicaciones: Incluye módulos de comunicación en serie como USART, SPI y 12C, esenciales para interactuar con otros dispositivos como pantallas LCD, módulos sensores o computadoras
    • Generación de PWM: Cuenta con dos módulos de modulación por ancho de pulso (PWM) ideales para variar la intensidad de luces LED o controlar velocidad de motores
    • Prototipado rápido: Su memoria Flash permite programarlo y borrarlo fácilmente lo que lo hace ideal en el aprendizaje  desarrollo de prototipos

    Documentación


    Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera antiestática
