L7824

L7824

CIRMC7824CT

$ 9.00 MXN Precio incluye IVA

Descripción

Un regulador de tensión o regulador de voltaje es un dispositivo electrónico diseñado para mantener un nivel de tensión constante.
La serie más conocida de reguladores integrados es la 78xx y la serie 79xx para tensiones negativas. Los de mayor potencia necesitarán un disipador de calor, este es el principal problema de los reguladores serie lineales tanto discretos como integrados, al estar en serie con la carga las caídas de tensión en sus componentes provocan grandes disipaciones de potencia. Normalmente estos reguladores no son buenos para aplicaciones de audio por el ruido que pueden introducir en preamplificadores. Para ello es mejor utilizar regulación con componentes discretos o reguladores tipo LDO de bajo ruido.
El circuito Integrado 7824 es un regulador de voltaje lineal para una amplia variedad de aplicaciones, incluyendo el local de la regulación, en la tarjeta. Este regulador emplea corriente limitante interna, apagado térmico y la compensación de las zonas seguras. Con disipación de calor adecuada que pueden entregar corrientes de salida en exceso de 1 A. Aunque está diseñado principalmente como un regulador de tensión fija, estos dispositivos se pueden utilizar con componentes externos para obtener tensiones y corrientes ajustables. Sirve para suministrar voltaje constante de 24V a partir de un voltaje de entrada mayor que puede ser mínimo 27V y máximo 35V. Ideal para utilizarlo en proyectos y prácticas de electrónica. Puedes intégralo en placas de pruebas como protoboards, placas PCBs, fenólicas así como tener el repuesto ideal si se ha dañado tu regulador de voltaje.



  • No se requieren componentes externos
  • Protección contra sobrecarga térmica interna
  • Limitación de corriente de cortocircuito interna
  • Compensación de área segura del transistor de salida
  • Voltaje de salida ofrecido en 1,5, 2 y 4% de tolerancia
  • Aplicaciones: Control de Motor

Especificaciones

  • Tipo de circuito: Regulador de voltaje
  • Tipo de salida: Fija
  • Polaridad: Positiva
  • Voltaje de entrada mínima: 33 V
  • Voltaje de entrada máxima: 40 V
  • Voltaje nominal de salida fija: 24 V
  • Corriente de salida: 1 A
  • Temperatura de operación mínima: 0 °C
  • Temperatura de operación máxima: 125 °C
  • Encapsulado: TO-220
  • Número de pines: 3
  • Modelo: EE5 +

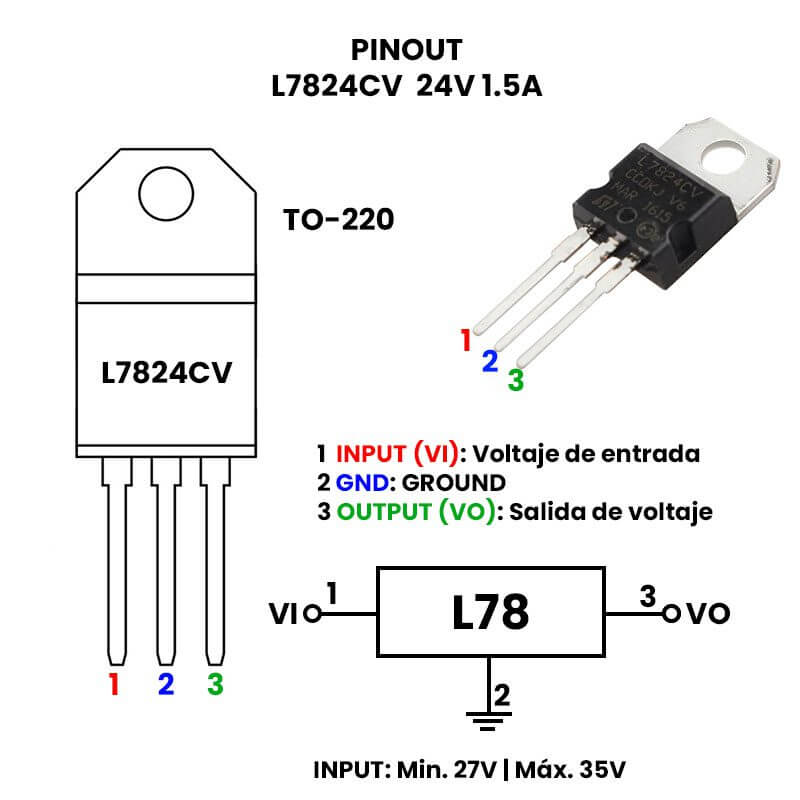

Pines

  1. VI: Voltaje de entrada INTPUT
  2. Tierra GND
  3. VO: Voltaje de salida OUTPUT

Sustituto

 NTE972    L7824CV
