L7905CV

L7905CV

CIRL7905CV

$ 9.00 MXN Precio incluye IVA

Descripción

El L7905CV es un regulador de voltaje negativo con salida de -5 V y  es útil en una amplia gama de aplicaciones. Este regulador puede proporcionar la regulación local de la tarjeta, eliminando los problemas de distribución asociados con la regulación de un solo punto, además, con la misma opción de tensión como la serie estándar positivo L79, esto es particularmente adecuado para fuentes de alimentación de división. Si se proporciona una adecuada disipación de calor, se puede entregar más corriente de salida 1.5A. Aunque se ha diseñado principalmente como reguladores de tensión fija, este dispositivo se puede utilizar con componentes externos para obtener tensiones y corrientes ajustables.
Sirve para suministrar voltaje constante de -5V a partir de un voltaje de entrada mayor negativo que puede ser mínimo de -7V y máximo -35V, recomendable ingresar voltaje de entrada ≤ -12V DC. Ideal para utilizarlo en proyectos y prácticas de electrónica. Puedes intégralo en placas de pruebas como protoboards, placas PCBs, fenólicas así como tener el repuesto ideal si se ha dañado tu regulador de voltaje.

  • Protección contra sobrecarga térmica
  • Protección contra corto circuito
  • Protección SOA d transición de salida

Especificaciones

  • Tipo de salida: Fijo
  • Polaridad: Negativo
  • Voltaje nominal de salida fija: -5 V
  • Tensión de entrada mínima: -35 V
  • Tensión de entrada máxima.: -10 V
  • Corriente de salida máxima: 1.5 A
  • Tensión de caída Vdo: 1.4 V
  •  Temperatura de trabajo mínima: 0°C
  • Temperatura de trabajo máxima: 150°C
  • Encapsulado  TO-220
  • 3pines
  • Modelo: EE6 +

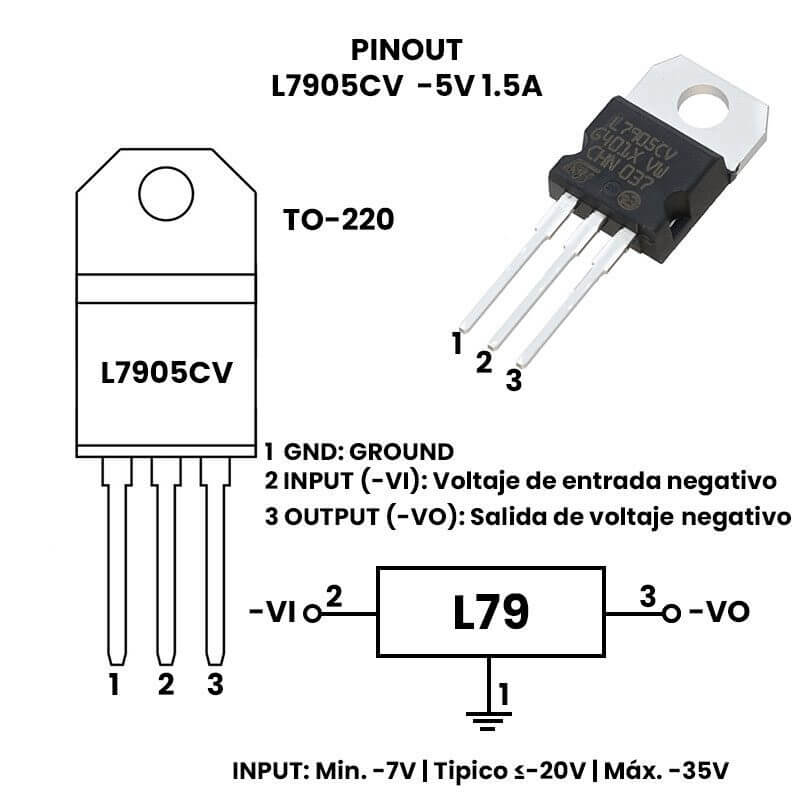

Pines

  1. Tierra GND
  2. -VI: Voltaje de entrada INTPUT
  3. -VO: Voltaje de salida OUTPUT

Sustituto

NTE961     LM7905     MC7905CT
