HT12D-18 Encoder Decodificador semiconductor refacciones electronicas componentes electronicos todo en electronica tienda de electronica en Torreon tienda en linea en Mexico mecatronica robotica computacion audio reparacion de aparatos electronicos cmos ttls transistores resistencias capacitores accesorios proyectos diodos arduino sparkfun pololu circuito integrado ht12d-18 circuito t12d-18

$ 35.00 MXN Precio incluye IVA

Cantidad

Descripción

Descripción

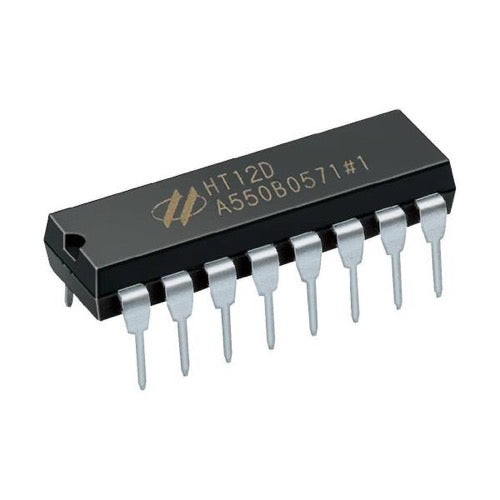

El HT12D es un decodificador serial que permite enviar y recibir datos; opera en conjunto para establecer enlaces de comunicación en sistemas de control remoto que usan canales de RF o medios infrarrojos como medio de transmisión.

El circuito codifica y decodifica 4 bits de datos y permite establecer direcciones de comunicación de 8 bits. Es un decodificador de gama CMOS LSIs para aplicaciones de sistemas de control remoto. Para un funcionamiento correcto, es necesario escoger una combinación de codificador/decodificador con el mismo número de direcciones y formato de datos. El decodificador recibe datos y direcciones serie del codificador 2^12 programado que se transmiten mediante un portador que emplea un medio de transmisión RF o IR. Compara datos de entrada serie tres veces de forma continua con su dirección local. Si no se encuentra ningún error ni códigos no coincidentes, los códigos de datos de entrada se decodifican y posteriormente se transfieren a los pines de salida. El HT12D es capaz de decodificar información que consiste en N bits de dirección 12 N bits de datos.

El circuito HT12D es útil en proyectos donde se requiera transmisión/recepción RF a frecuencias de 434MHz o 315Mhz, ya que facilitan el control de los dispositivos.

El HT12D recibe la señal del receptor RF en el pin 14 y presentara en sus pines de salida la señal enviada por el transmisor, dicha señal es procesada y cambia el estado de sus salidas según el patrón recibido (Pin 10 al 13) a demás el pin 17 (VT, Valid Transmission) cambia nivel lógico SI y SOLO SI logra conexión con el transmisor, tomar nota que los pines de direccionamiento (pin 1 al 8) deben de tener la misma combinación en ambos integrados.

8 bits de dirección y 4 bits de datos
Rango de voltaje de funcionamiento desde 2.4V hasta 12V
Tecnología CMOS de baja potencia y alta inmunidad al ruido
Poca corriente de reposo y número mínimo de componentes externos
Capaz de decodificar 12 bits de información
Configuración de dirección binaria
El oscilador integrado solo requiere una resistencia de 5%
Indicador de transmisión válida
Frecuencia de oscilador de 150KHz
Temperatura de funcionamiento entre -20°C y 75°C
Aplicaciones: Seguridad

Especificaciones

Función del IC: Decodificador
Tensión de alimentación mínima: 2.4 V
Tensión de alimentación máxima: 12 V
Temperatura de operación mínima: -20 °C
Temperatura de operación máxima: 75 °C
Encapsulado: DIP
Número de pines: 18
Modelo: F1 +

Funciones

Decodificación de 12 bits: Puede procesar un total de 12 bits de información, distribuidos normalmente en 8 bits de dirección (para seguridad y emparejamiento) y 4 bits de datos (para ejecutar acciones específicas)
Emparejamiento: Trabaja en conjunto con el codificador HT12E. Ambos deben estar configurados con la misma dirección de 8 bits para que la comunicación sea exitosa
Verificación de datos: Compara la señal de entrada tres veces consecutivas para asegurar que no haya errores antes de actualizar sus salidas, lo que le otorga una alta inmunidad al ruido .
Indicador VT (Valid Transmission): Cuenta con un pin que se activa solo cuando recibe una señal válida y correcta del transmisor
Salidas de tipo Latch: Las salidas de datos (pines 10 al 13) mantienen su estado (encendido/apagado) hasta que se reciba una nueva instrucción diferente
