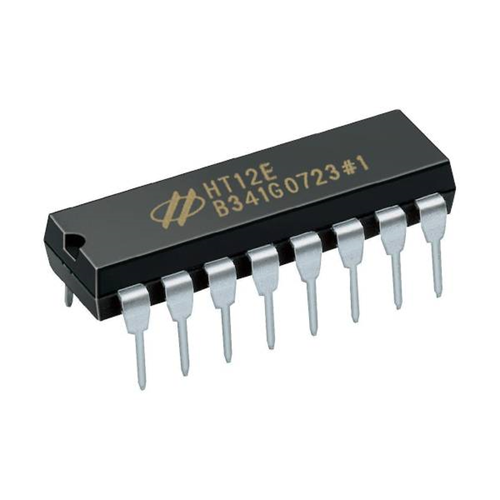

HT12E-18 Encoder

HT12E-18 Encoder

CIRHT12E

$ 35.00 MXN

Precio Regular: $ 41.00
Precio incluye IVA

Descripción

Circuito Integrado HT-12E-18 encoder o codificador serial que permite enviar y recibir datos; opera en conjunto para establecer enlaces de comunicación en sistemas de control remoto que usan canales de RF o medios infrarrojos como medio de transmisión.
Los circuitos codifican y decodifican 4 bits de datos y permiten establecer direcciones de comunicación de 8 bits, en donde ambos deben poseer la misma dirección para un correcto enlace. Este par de IC son usado comúnmente para transmisión inalámbrica RF e IR.
Es un CMOS para aplicaciones de sistemas de control remoto. Es capaz de codificar la información que consiste en N bits de dirección y bits de datos 12-N. Cada entrada de dirección / datos se puede establecer en uno de los dos estados lógicos. Las direcciones programadas / datos se transmiten junto con bits de cabecera a través de una radiofrecuencia o un medio de transmisión de infrarrojos a la recepción de la señal de disparo.



  • Rango de voltaje de funcionamiento desde 2.4V hasta 12V
  • Tecnología CMOS de baja potencia y alta inmunidad al ruido
  • Baja corriente de reposo típica de 0.1A con VDD=5V
  • Palabras de transmisión mínimas (4 palabras)
  • El oscilador integrado solo requiere una resistencia de 5%
  • Código de datos con polaridad positiva
  • Admite los decodificadores de la serie 2^12 de Holtek
  • Rango de temperatura operativa desde -20°C hasta 75°C
  • Aplicaciones Seguridad, electrónica de consumo, dispositivos portátiles

Especificaciones

  • Función CI: Codificador
  • Tensión de alimentación mínima:  2.4 V
  • Tensión de alimentación máxima: 12 V
  • Temperatura de operación mínima:  20 °C
  • Temperatura de operación máxima: 75 °C
  • Encapsulado: DIP
  • Número de pines: 18
  • Modelo: F2 +

Funciones

  • Sistemas Inalámbricos: Es el componente transmisor ideal para control remoto por radiofrecuencia (RF) de 315/433 MHz o infrarrojos (IR)
  • Codificación de Datos: Convierte datos paralelos en una señal serial para módulos RF
  • Seguridad: Se utiliza para establecer direcciones (8 bits), permitiendo que el receptor correspondiente (HT12D) reconozca la señal

Aplicaciones

  • Controles de acceso: Apertura de puertas de garaje y cerraduras eléctricas
  • Sistemas de alarma: Activación de alarmas contra robos, incendios o sensores de humo
  • Automatización del hogar: Encendido o apagado remoto de luces y electrodomésticos
  • Juguetes y robótica: Control inalámbrico de carros a control remoto o pequeños motores

Sustituto

No Aplica

Documentación

Datasheet
