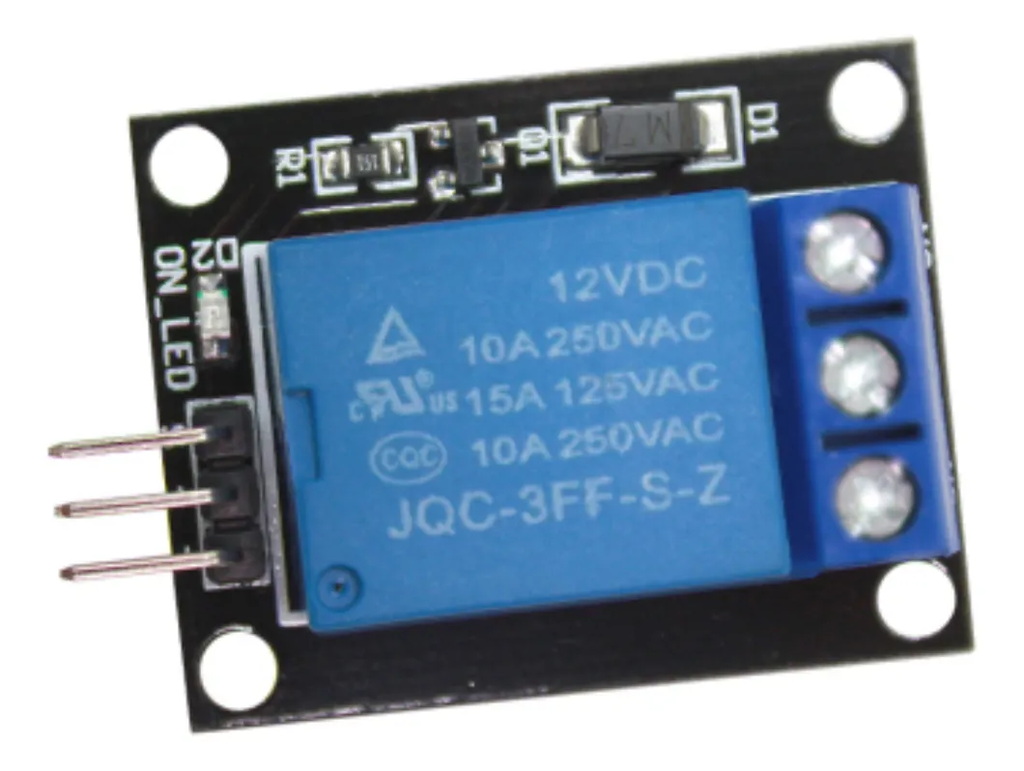

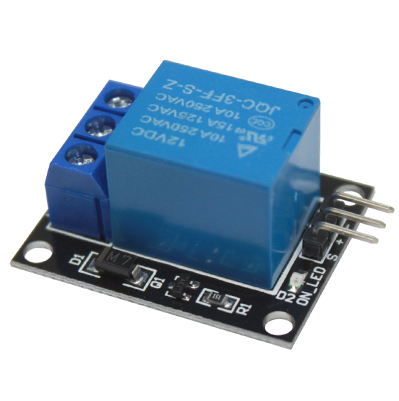

Módulo de 1 Relevador 12 V con Diodo

Módulo de 1 Relevador 12 V con Diodo

ROB0776

$ 45.00 MXN Precio incluye IVA

Descripción

Módulo de relevadores (reles) para conmutación de cargas de potencia, ideal para cargas externas tanto de AC como DC  como bombillas, motores etc. Los contactos de los relevadores están diseñados para conmutar hasta 10 A y 250 VAC (12 VCD), aunque recomendamos dejar un margen hacia abajo de estos límites. Las entradas de control se encuentran protegida con un diodo para minimizar el ruido percibido por el circuito de control mientras se realiza la conmutación de la carga. La señal de control puede provenir de cualquier circuito de control TTL o CMOS como un microcontrolador.

Cada canal actúa como un interruptor controlado electrónicamente, lo que permite encender o apagar múltiples dispositivos de forma independiente. Este tipo de módulo es ideal para aplicaciones de automatización del hogar, sistemas de riego, control industrial y proyectos de robótica. Es compatible con una amplia variedad de placas de desarrollo, como Arduino UNO, Mega, Nano, ESP8266, ESP32 y Raspberry Pi, gracias a su capacidad de trabajar con señales digitales de bajo nivel.

  • Contactos independientes para conexionado
  • Fácil de instalar
  • LEDs indicador de funcionamiento (Rojo y verde)
  • El voltaje de la bobina del relé es de 5 VDC
  • Led indicador para cada canal (enciende cuando la bobina del relé esta activa)
  • Activado mediante corriente el circuito de control debe proveer una corriente de 15 a 20 mA
  • Puede controlado directamente por circuito lógicos
  • Terminales de conexión de tornillo (clemas)
  • Con orificios para sujetar
  • Terminales de entrada de señal lógica con headers macho de 0.1″
  • Aplicaciones: Arduino, raspberry Pi, proyectos, electrónica de control

Especificaciones

  • Número de canales: 1 canales independientes protegidos con diodo
  • Número de relevadores: 1
  • Configuración: SPDT (1 polo 2 tiros)
  • Voltaje de alimentación máximo: 12 V
  • Contacto nominal: 10 A 120 VCA / 12 VCD
  • Corriente de disparo: 5mA
  • Cada canal máximo convierte la corriente: 3 A
  • Vida eléctrica: 100,000 ciclos
  • Vida mecánica: 100,000 ciclos
  • Temperatura de operación mínima: -30 °C
  • Temperatura de operación máxima: 85 °C
  • Conector para alimentación: Header
  • Conector para relevador: Block de 3 tornillos
  • Número de pines: 3
  • Dimensiones: 5.5 cm X 3 cm
  • Modelo: OKY3011-7-12V +

Aplicaciones

  • Automatización e IoT (Hogar inteligente): Controlar lámparas, ventiladores, persianas eléctricas o cafeteras desde microcontroladores
  • Sector automotriz (12 V DC): Control de faros, claxon, limpiabrisas, motores de arranque o sistemas de alarma antirrobo
  • Proyectos electrónicos (Arduino, PIC, ESP32): Interfaz entre un pin de salida digital de baja potencia y un dispositivo que consume alta corriente o voltaje
  • Control industrial ligero: Automatización de electroválvulas, contactores, bombas pequeñas y sistemas de iluminación
  • Sistemas de seguridad:Activación de chapas magnéticas, sirenas o sensores de movimiento
