CD4069 CMOS Seis Compuertas Inversoras de Alto Voltaje

CD4069 CMOS Seis Compuertas Inversoras de Alto Voltaje

CIM14069

$ 7.00 MXN Precio incluye IVA

Descripción

El CD4069UBE es un inversor lógico CMOS hexagonal en el encapsulado DIP de 14 pines que  se compone de seis circuitos CMOS inversor. El CD4069UBE está destinado a todas las aplicaciones del inversor de propósito general donde no se requieren capacidades de conversión de unidad TTL potencia media y de nivel lógico. Las aplicaciones típicas incluyen la inversión de la lógica, la formación de impulsos, osciladores y amplificadores de alta impedancia de entrada.

Un inversor lógico o también conocido como compuerta NOT, es un circuito que tiene una sola entrada y una sola salida, como su nombre lo dice, cambia el estado lógico de la señal de entrada. Es decir, si en la entrada existe un nivel lógico alto (1), la salida será de un nivel lógico bajo (0), y visceversa. El inversor lógico se puede implementar con diferentes tipos de tecnologías, como transistores bipolares o CMOS (Complementary Metal-Oxide-Semiconductor), pero el principio de funcionamiento es el mismo. El inversor lógico es uno de los bloques de construcción básicos en la electrónica digital y se utiliza comúnmente en la implementación de circuitos lógicos y sistemas digitales.

  • Características de salida simétricas estandarizadas
  • 100% probado para corriente de reposo a 20V
  • Corriente máxima de entrada de 1μA a 18V (rango de temperatura de paquete completo) y 100nA a 18V (25 ° C)
  • Cumple con todos los requisitos de la norma JEDEC JESD 13B
  • Aplicaciones: Inversión lógica, osciladores y amplificadores con alto nivel de impedancia de entrada

Especificaciones

  • Tipo: CMOS
  • Familia: CD4000
  • Tipo circuito lógico: Inversor
  • Corriente de salida: 6.8 mA
  • Número de entradas: 1
  • Tensión de alimentación mínima: 3 V
  • Tensión de alimentación máxima: 18 V
  • Temperatura de funcionamiento mínima: -55 ° C
  • Temperatura de funcionamiento máxima: 125 ° C

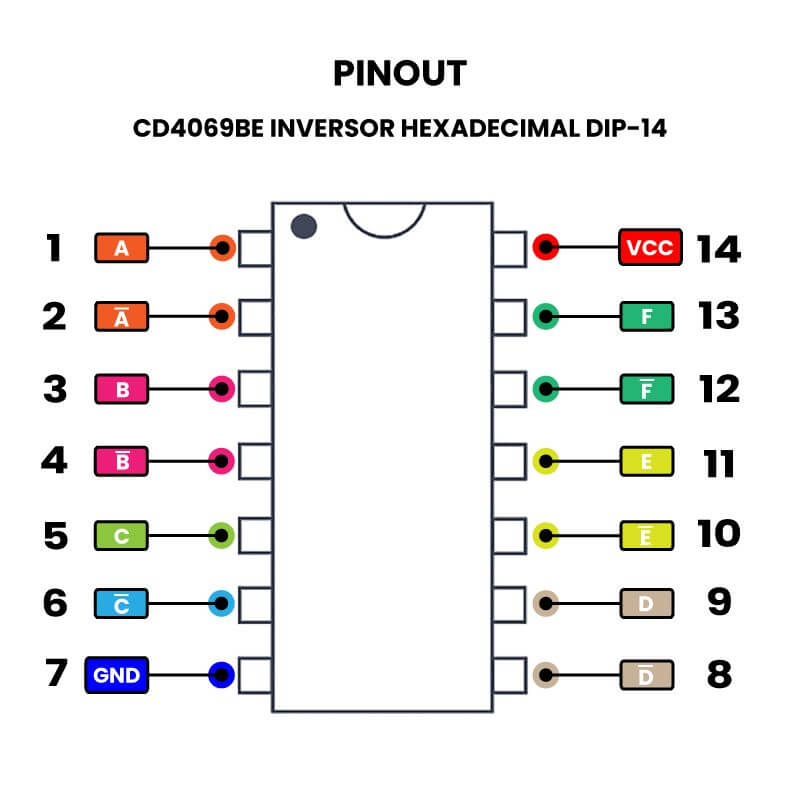

  • Encapsulado DIP
  • 14 pines
  • Modelo: OO28 +

Sustituto

NTE4069  NTE4069T

Documentación

Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera anti estática
