CD4007 CMOS Inversor Doble Par

CD4007 CMOS Inversor Doble Par

CIM14007

$ 14.00 MXN

Precio Regular: $ 25.00
Precio incluye IVA

Descripción

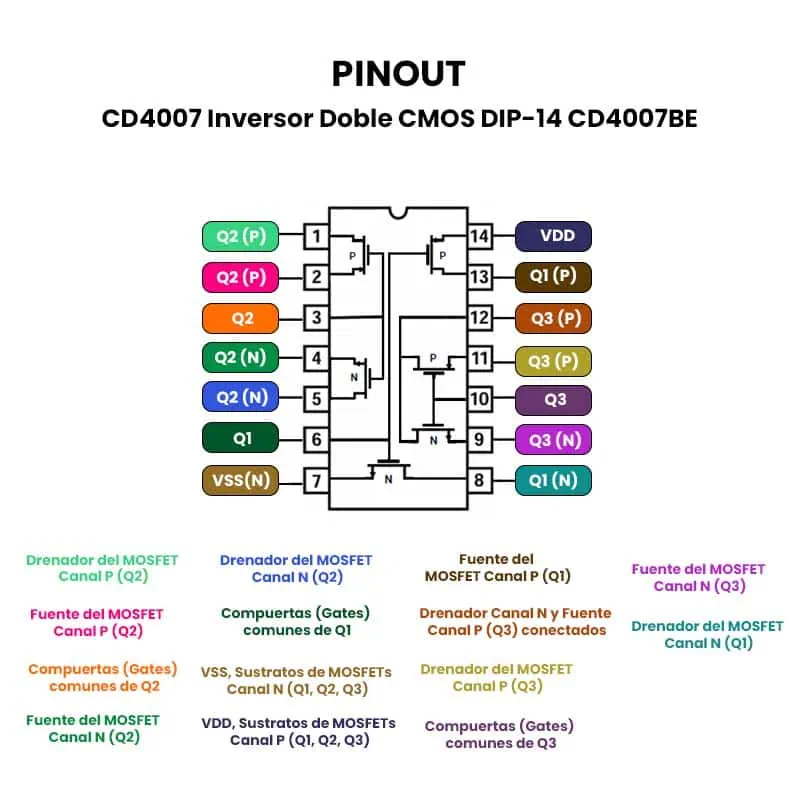

El CD4007UBE consta de tres pares complementarios de transistores MOS de modo de mejora de canales N y P adecuados para aplicaciones en serie / derivación. Todas las entradas están protegidas contra descargas estáticas mediante abrazaderas de diodos a VDD y VSS. Para un funcionamiento adecuado, los voltajes en todos los pines deben estar restringidos para estar entre VSS - 0.3V y VDD + 0.3V en todo momento,  inmunidad al ruido: 0.45 VCC (típ.).

El CD4007BE, a diferencia de un inversor estándar con lógica fija, es un arreglo de transistores que permite configurar de forma manual la estructura de conmutación, su comportamiento depende directamente de la característica de transferencia de sus transistores MOSFET de canal N y canal P.

  • Características de salida simétricas estandarizadas
  • Operación de velocidad media - tPHL, tPLH = 30ns (típico) a 10V
  • 100% probado para corriente en reposo a 20V
  • Corriente de entrada máxima de 1μA a 18V
  • Configurabilidad total al permitir crear compuertas personalizadas (NAND, NOR, Inversores) o interruptores de transmisión
  • Modo dual al funciona tanto para señales digitales (conmutación) como analógicas (amplificación)
  • Bajo consumo al ser tecnología CMOS que garantiza una disipación de potencia mínima
  • Alta impedancia de entrada haciéndolo ideal para aplicaciones donde no se desea cargar la fuente de señal

Especificaciones

  • Tipo: CMOS
  • Familia lógica: CD4000
  • Tipo circuito lógico: Inversor
  • Número de entradas: 1
  • Tensión de alimentación mínima: 3 V
  • Tensión de alimentación máxima: 18 V
  • Salida de corriente: 6.88 mA
  • Temperatura de funcionamiento mínima: -55 ° C
  • Temperatura de funcionamiento máxima: 125 ° C
  • Encapsulado DIP
  • 14 pines

Aplicaciones

  • Lógica digital y compuertas: Permite la construcción de inversores individuales (puertas NOT), puertas NOR y NAND configurando los pares de transistores
  • Amplificadores lineales: Funciona como amplificador analógico de alta impedancia de entrada
  • Osciladores: Se emplea en la creación de osciladores de cristal estables para temporización
  • Conmutación: Útil como compuerta de transmisión (transmission gate) y en circuitos de conmutación funcional
  • Muestreo y retención (Sample & Hold): Aplicado en circuitos de adquisición de señales
  • Circuitos de pulso: Compresores y moldeadores de pulsos

Sustituto

NTE4007  NTE4007T

Documentación


Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera anti estática
