CD4011 CMOS Cuatro NAND de 2 Entradas

CD4011 CMOS Cuatro NAND de 2 Entradas

CIM14011

$ 7.00 MXN Precio incluye IVA

Descripción

El circuito integrado CMOS CD4011BE es un componente electrónico que consiste en cuatro compuertas NAND de dos entradas, estas entradas están protegidas contra descargas estáticas con diodos VDD y VSS. Una característica importante de estas compuertas, es que pueden ser usadas de forma independiente y como interruptores además de presentar una elevadísima sensibilidad en vista de su alta impedancia de entrada. Sirve principalmente para realizar operaciones lógicas negadas (NAND) pero gracias a su versatilidad, se utiliza para construir inversores, compuertas AND, OR, NOR, flip-flops, osciladores, generadores de pulsos y sirenas.

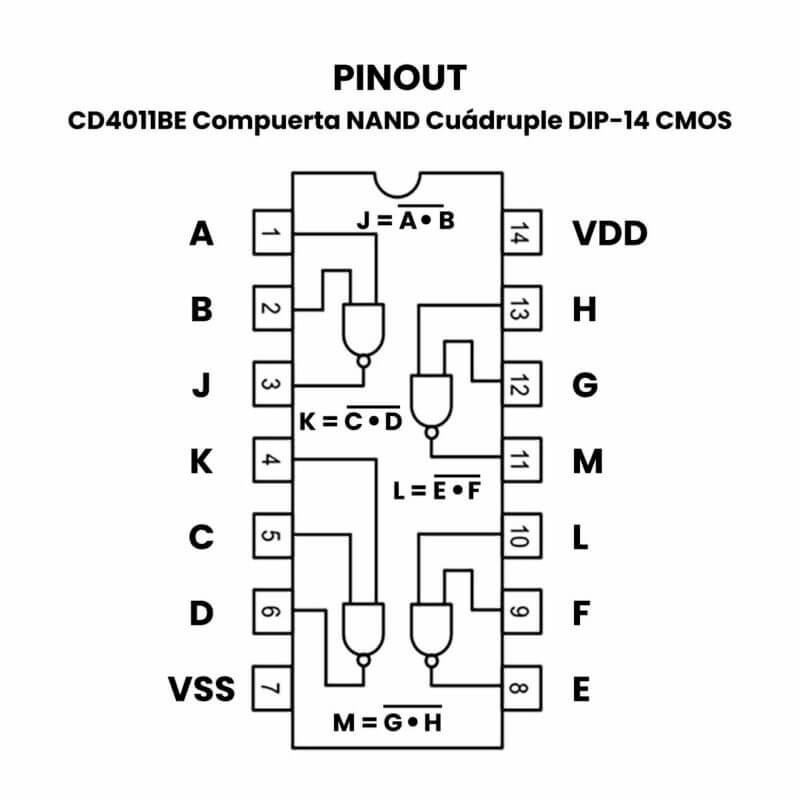

La compuerta NAND es una puerta lógica digital que implementa la conjunción lógica negada, se comporta de acuerdo a la tabla de la verdad mostrada en la imagen de la derecha al igual que su estructura y la distribución de los pines de conexión. Cuando todas sus entradas están en 1 (uno), su salida es 0 (cero), mientras que cuando una sola de sus entradas o ambas están en 0 (cero), su salida va a ser 1 (uno). Este componente electrónico se presenta en un encapsulado DIL-14, (doble línea) además de encontrase también en el de tipo SMD (montaje superficial de dispositivos). >



  • Tensión de alimentación: 5V ± 10V ± 15V
  • Corriente por salida máxima: 10 mA
  • Velocidad máxima de operación: 4 MHz
  • Consumo de corriente aproximado: 1uA a 15 V por encima del rango de temperatura completo
  • Presenta una alta sensibilidad en sus entradas
  • Fan out: Bajo consumo compatibilidad TTL: capaz de manejar dos compuertas tipo 74L y una de tipo 74LS, que pueden conectarse a la salida sin degradar los niveles lógicos
  • Aplicaciones: Circuitos de conmutación, generadores de tonos, osciladores de compuerta y temporizadores

Especificaciones

  • Tipo circuito: CMOS
  • Familia: CD4000
  • Función lógica: Compuerta NAND
  • Número de elementos: Cuádruple
  • Número  de entradas: 2
  • Tensión de alimentación mínimo: 3 V
  • Tensión de alimentación máxima: 18 V
  • Salida de corriente: 6.8 mA
  • Temperatura mínima de funcionamiento: -55°C
  • Temperatura máxima de funcionamiento: 125°C
  • Encapsulado: DIP
  • Número de pines: 14
  • Modelo: AA12 +

Funciones

  • Lógica Digital: Se usa para procesar señales binarias en sistemas de control simples, alarmas y calculadoras básicas .
  • Osciladores y Generadores de Tono: Gracias a su alta impedancia de entrada, es ideal para crear circuitos que generen sonidos, pulsos de reloj o señales intermitentes
  • Interruptores de Tacto: Su sensibilidad permite usarlo en circuitos que se activan con el contacto de los dedos o sensores de humedad
  • Eliminación de Rebotes (Debouncing): Se emplea para limpiar la señal de botones mecánicos, evitando que un solo clic se registre como múltiples pulsaciones

Aplicaciones

  • Probador de Continuidad/Fusibles: Un dispositivo pequeño para verificar si un cable o fusible está roto
  • Alarmas de Intrusión: Circuitos que activan una sirena cuando se abre una puerta o ventana
  • Timbre Electrónico: Generación de tonos musicales simples para avisos domésticos

Sustituto

NTE4011B  NTE4011BT

Documentación

Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera anti estática
