ADC0804LCN

ADC0804LCN

CIRADC0804LCN

$ 129.00 MXN Precio incluye IVA

Descripción

El ADC0804LCN / NOPB es un convertidor analógico a digital  de 8 bits que cuenta con un solo canal de entrada analógica y una salida digital capaz de mostrar hasta 256 valores de medida diferentes con aproximación sucesiva de 8 bits CMOS que utiliza una escala potenciométrica diferencial. Este ADC es conocido por su precisión y su capacidad de codificar señales analógicas en un rango de 0 a 5V en valores digitales, proporcionando una resolución de 8 bits. Además, ofrece un paso de tamaño ajustable, permitiendo la codificación de señales de diferentes voltajes analógicos dentro de su rango de funcionamiento. Se alimenta típicamente con una tensión de 5V y es compatible con una variedad de microcontroladores y sistemas digitales, facilitando su integración en numerosos proyectos de adquisición y procesamiento de datos. Este convertidor está diseñado para permitir el funcionamiento con el bus de control derivativo NSC800 e INS8080A con latches de salida Tri-State que dirigen directamente el bus de datos. Este ADC aparece como ubicaciones de memoria o puertos de E / S en el microprocesador y no se necesita lógica de interfaz. Las entradas de tensión analógicas diferenciales permiten aumentar el rechazo en modo común y compensar el valor de tensión de entrada cero analógica. Además, la entrada de referencia de voltaje se puede ajustar para permitir la codificación de cualquier rango de voltaje analógico más pequeño a los 8 bits de resolución.

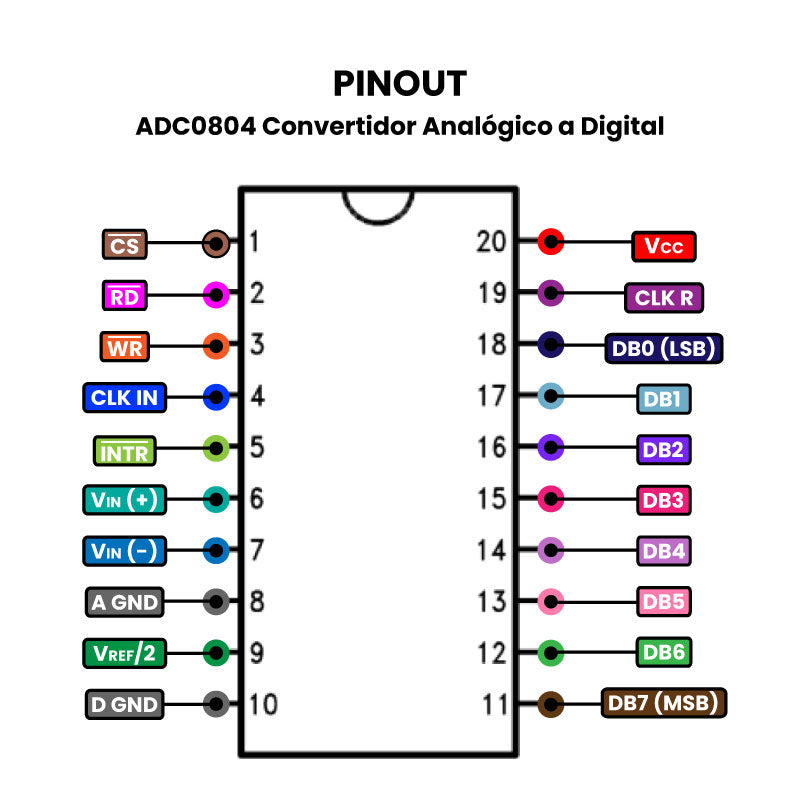

El tiempo de conversión del valor analógico a un valor digital depende de la fuente de reloj. Se puede conectar un reloj externo en el pin 4 o se puede hacer uso de su reloj incorporado, colocando un circuito RC. El pin CLK IN (pin 4) utiliza un disparador Schmitt para su funcionamiento. Se recomienda evitar la carga capacitiva o de corriente continua pesada en el pin de reloj R, ya que esto puede alterar el funcionamiento normal del convertidor. Para cargas menores de 50 pF, como conducir hasta 7 entradas de reloj de convertidores A/D desde un solo pin de reloj R de un convertidor, están permitidas. Para una carga de línea de reloj mayor, se debe usar un buffer CMOS o TTL de baja potencia o una lógica de entrada PNP para minimizar la carga en el pin de reloj R .
El ADC0804  es ideal para sistemas de adquisición de datos, donde se necesita convertir señales de sensores analógicos a un formato digital para su procesamiento por microcontroladores y sistemas embebidos. Además, se emplea en proyectos de monitoreo ambiental, instrumentación y control industrial, donde se requiere medir parámetros como temperatura, presión, luz y otros.



  • Convertidor: Análogo a digital
  • Interfaz fácil para todos los microprocesadores o funciona como un dispositivo independiente
  • Entradas de tensión analógica diferencial
  • Las entradas y salidas lógicas cumplen con las especificaciones de voltaje MOS y TTL
  • Generador de reloj on-chip
  • No se requiere ajuste cero
  • 100μs Tiempo de conversión
  • Aplicaciones: Instrumentación y medida

Especificaciones

  • Interfaz de datos: Paralelo
  • Tipo canal de entrada: Diferencial
  • Resolución: 8 Bits
  • Frecuencia de muestreo: 9.708C kSP
  • Tipo de voltaje de alimentación: Unico
  • Tensión de alimentación mínima:  4.5 V
  • Tensión de alimentación máxima: 6.3 V
  • Temperatura de operación mínima:  0°C
  • Temperatura de operación máxima: 70°C
  • Encapsulado: DIP
  • 20 pines
  • Modelo: BB19 +

Usos

  • Sistemas de adquisición de datos: Lectura de sensores de voltaje, temperatura, presión o luz
  • Electrónica Educativa: Proyectos escolares y universitarios para entender la digitalización
  • Instrumentación: Medición y monitoreo en entornos industriales
  • Interfaz con microcontroladores: Compatible con sistemas de 8 bits que carecen de ADC integrado

Configuración de Reloj

El tiempo de conversión del valor analógico a un valor digital depende de la fuente de reloj. Se puede conectar un reloj externo en el pin 4 o se puede hacer uso de su reloj incorporado, colocando un circuito RC. El pin CLK IN (pin 4) utiliza un disparador Schmitt para su funcionamiento. Se recomienda evitar la carga capacitiva o de corriente continua pesada en el pin de reloj R, ya que esto puede alterar el funcionamiento normal del convertidor. Para cargas menores de 50 pF, como conducir hasta 7 entradas de reloj de convertidores A/D desde un solo pin de reloj R de un convertidor, están permitidas. Para una carga de línea de reloj mayor, se debe usar un buffer CMOS o TTL de baja potencia o una lógica de entrada PNP para minimizar la carga en el pin de reloj R .

Sustituto

No Aplica

Documentación

Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera antiestática. Este dispositivo tiene una protección ESD limitada incorporada, los cables deben acoplarse entre sí o el dispositivo colocado en espuma conductora durante el almacenamiento o la manipulación para evitar daños electrostáticos en las compuertas MOS.
