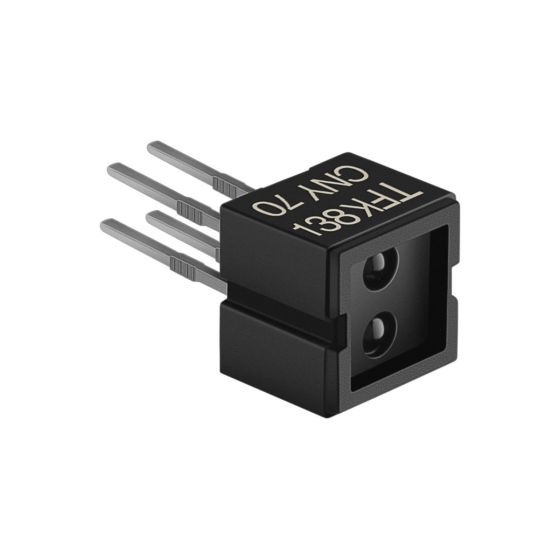

Sensor CNY70 Reflectivo de un Canal

Sensor CNY70 Reflectivo de un Canal

ROB0007

$ 16.00 MXN Precio incluye IVA

Descripción

El CNY70 es un sensor de infrarrojos de corto alcance basado en un emisor de luz y un receptor, ambos apuntando en la misma dirección, y cuyo funcionamiento se basa en la capacidad de reflexión del objeto, y la detección del rayo reflectado por el receptor. Si la superficie reflectora es negra, no se reflejara luz con longitud de onda en el infrarrojo y tendremos un ‘0’ lógico a la salida. Si por el contrario tenemos que el sensor esta percibe una superficie blanca, tendremos un ‘1’ lógico.
Tiene cuatro pines de conexión. Dos de ellos se corresponden con el ánodo y cátodo del emisor, y las otras dos se corresponde con el colector y el emisor del receptor. Los valores de las resistencias son típicamente 10K ohmios para el receptor y 220 ohmios para el emisor.
Este sensor se ha vuelto muy popular en robótica aplicándolo con las tarjetas Arduino (pero puede utilizare con otro tipos de tarjetas o microcontroladores) , principalmente para robots seguidores de lineas, ya que es capaz de distinguir si la superficie colocada frente al sensor es de color blanco o negro, ademas puede utilizarse en otras aplicaciones como escáner opto-electrónico,detector de movimiento, sensor de indice o lectura de discos codificados.
El CNY70 es un Sensor Óptico Reflexivo con salida de transistor. Incluye un emisor de infrarrojos y un foto transistor con un encapsulado que bloquea la luz visible .


  • Longitud de onda de emisor de 950 nm
  • Detector de foto transistor
  • Soldadura libre de plomo (Pb)
  • No se requiere configuración
  • Salida de alta señal
  • Bajo coeficiente de temperatura
  • Detector provisto de filtro óptico
  • Aplicaciones: Instrumentación y medida, dispositivos opto electrónicos de escaneo y conmutación es decir, detección de índice, escaneo de disco codificado, etc. (Conjuntos de codificadores opto electrónicos para detección de transmisión)

Especificaciones

  • Número de canales: 1
  • Salida del sensor: Foto transistor
  • Voltaje  colector-emisor V (br) ceo: 32 V
  • Corriente directa If: 50 mA
  • Voltaje directo: 1.25 V
  • Voltaje inverso Vr: 5 V
  • Distancia de detección: 0.5 mm
  • Temperatura de funcionamiento mínima: -40°C
  • Temperatura de funcionamiento máxima: 85°C
  • Tipo de montaje: Agujero pasante
  • Número de pines: 4
  • Modelo: AA20
  • Modelo: CNY70 +

Documentación

    Datasheeet
