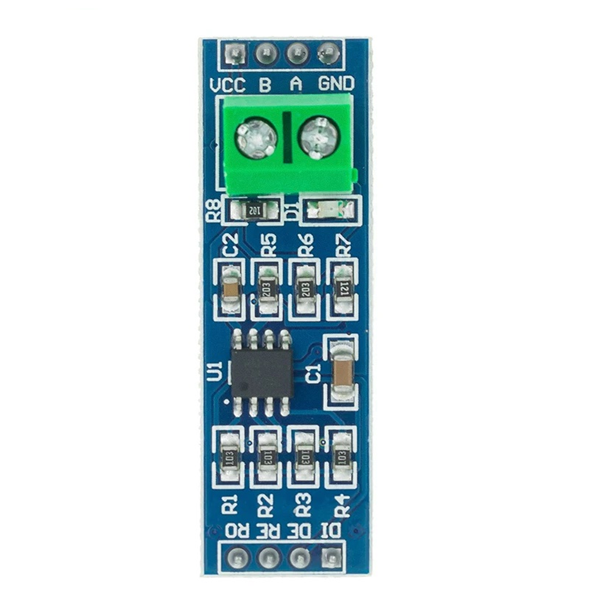

Módulo Convertidor TTL a RS485

Módulo Convertidor TTL a RS485

ROB0812

$ 24.00 MXN Precio incluye IVA

Descripción

El sensor funciona a base del chip MAX485, un transceptor de baja potencia y con una velocidad de respuesta limitada, es normalmente usado para comunicación RS-485. Puede alcanzar una velocidad máxima de transmisión de 2.5Mbps. Este módulo conecta a un microcontrolador o Arduino y permite convertir las señales seriales TTL a RS-485. RS485 se utiliza para comunicaciones serie a distancias más largas que el RS232 directo o TTL, y admite múltiples unidades en el mismo autobús (Multi-Drop). Una de las ventajas del RS485 es la larga distancia de transmisión. El alcance depende de la velocidad, siendo posible conseguir 35 Mbps en distancias inferiores a 10 metros, y hasta 100 Kbps en distancias hasta 1200 metros

El RS485 es un estándar de comunicaciones ampliamente empleado en industria que podemos emplear en microcontroladores como Arduino para leer o escribir en otros dispositivos.

El RS485 es sencillo, robusto y a diferencia de otras tecnologías propietarias, su uso es es gratuito. Por estos motivos, muchos dispositivos sensores y actuadores lo han adoptado como forma de comunicación, siendo frecuente en el ámbito industrial.

Una de las ventajas del RS485 es la larga distancia de transmisión. El alcance depende de la velocidad, siendo posible conseguir 35 Mbps en distancias inferiores a 10 metros, y hasta 100 Kbps en distancias hasta 1200 metros.

Con RS485 podemos establecer comunicación simplex, half-duplex y full-duplex. Sin embargo, para la comunicación full-duplex tendremos que establecer dos canales distintos, y disponer de un receptor y emisor en cada uno de los terminales.



  • LED indicador de funcionamiento
  • Funciona en modo emisor y modo receptor
  • Velocidad máxima de 10 Mbit/s (a 10 metros)
  • Longitud máxima de alcance de 1200 metros (a 100 kbit/s)
  • Bajo consumo de energía para la comunicación RS-485
  • Se puede colocar sobre el protoboard o conectar con cables jumper
  • Soporta larga distancia de transmisión
  • Aplicaciones: Comunicación y automatización, combinación con UART (Transmisor-Receptor Asíncrono Universal), para enviar las señales a largas distancias

Especificaciones

  • Chip principal: MAX485
  • Conector: Block 2 tornillos
  • Conector: 2 Header de 4 pines serial TTL
  • Voltaje de alimentación: 5 V
  • Consumo de corriente: 500 uA
  • Potencia de operación: 830 mW
  • Tipo de comunicación: Half-duplex
  • Velocidad máxima a 12 m: 10 Mbit/s
  • Alcance máximo a 100 kbits/s: 1200 m
  • Temperatura de operación mínima: -10 °C
  • Temperatura de operación máxima: 85 °C
  • Dimensiones: 5.7 cm X 1.4 cm X 2 cm
  • Material: PCB
  • Color: Azul
  • Modelo: OKY3473 +
