Módulo Convertidor DC/DC Salida Ajustable (5V-24V, 4A), Entrada (4V-20V) XL6019

Módulo Convertidor DC/DC Salida Ajustable (5V 24V, 4A), Entrada (4V 20V) XL6019

ROB0313

$ 86.00 MXN Precio incluye IVA

Descripción

Este es un módulo que te permite elevar el voltaje con el que puedes hacer una gran variedad de cosas que no has podido hacer mientras trabajas con tus proyectos. ¿Te ha pasado que tu fuente de alimentación es de un voltaje menor al que necesitas para alimentar algún motor, o cualquier otro actuador? ya no tienes que preocuparte más por eso con este módulo. También te puede servir para alimentar tus aparatos electrónicos mientras viajas en tu automóvil,  ya que el voltaje que te suministra la batería de tu auto es de 12 V y este módulo te permite elevar el voltaje hasta  24 V.

A diferencia de los tradicionales reguladores lineales como el LM317 o el 7805, esta fuente de alimentación de corriente directa puede proveer hasta 4 amperes a tus circuitos de manera muy eficiente y por lo tanto emitiendo una menor cantidad de calor.

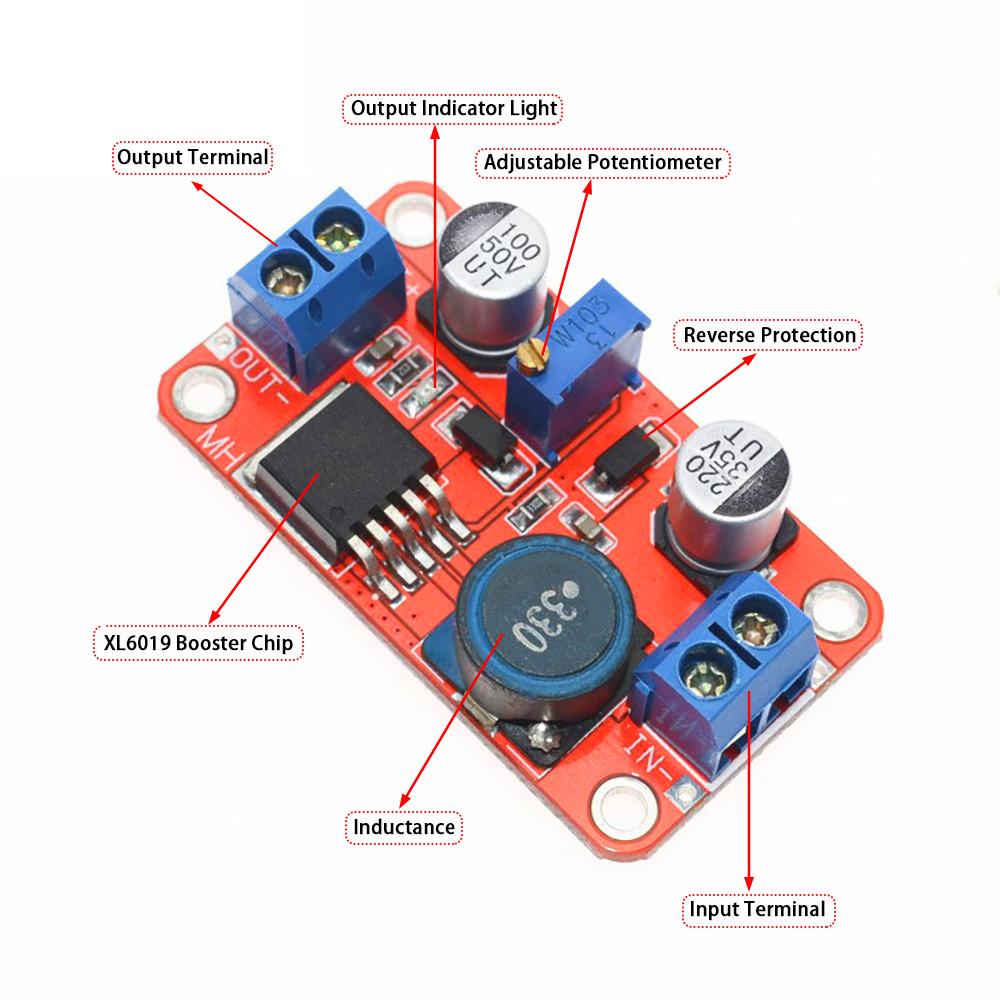

Este módulo es un regulador elevador de voltaje de alto rendimiento de conmutación (BOOST). El módulo utiliza la segunda generación de la tecnología de conmutación de alta frecuencia XL6019 de núcleo en lugar de los chips de primera tecnología de generación de LM2577. El módulo XL6009 tiene un rendimiento superior al módulo LM2577.

  • Voltaje de salida ajustable con trimpot
  • Polaridad marcada  con símbolos + y -
  • Salida marcada con "OUT"
  • Entrada marcada con "IN"
  • Para conectar debe ser soldada en las pistas de cobre estañadas
  • Con un orificio para atornillar
  • Cuenta con protección de sobre corriente
  • Modo de corriente y voltaje constante
  • Aplicaciones: Industriales, energía y de regulación

Especificaciones

  • Tipo del módulo: Elevador no aislado
  • Tipo de rectificación: Rectificación no Síncrona
  • Voltaje de alimentación mínimo: 3 V
  • Voltaje de alimentación máximo: 20 V
  • Voltaje de salida mínimo: 5 V
  • Voltaje de salida máximo: 24 V
  • Corriente de entrada máxima : 4 A (se recomienda usar disipador térmico)
  • Frecuencia de conmutación: 220 KHz
  • Eficacia de conversión: Hasta un 94%
  • Temperatura de operación mínima:  -40 °C
  • Temperatura de operación máxima: 150 °C
  • Dimensiones: 49 mm X 23.4 mm X 11.4 mm
  • Modelo: OKY3498-8

Documentación

Datasheet
