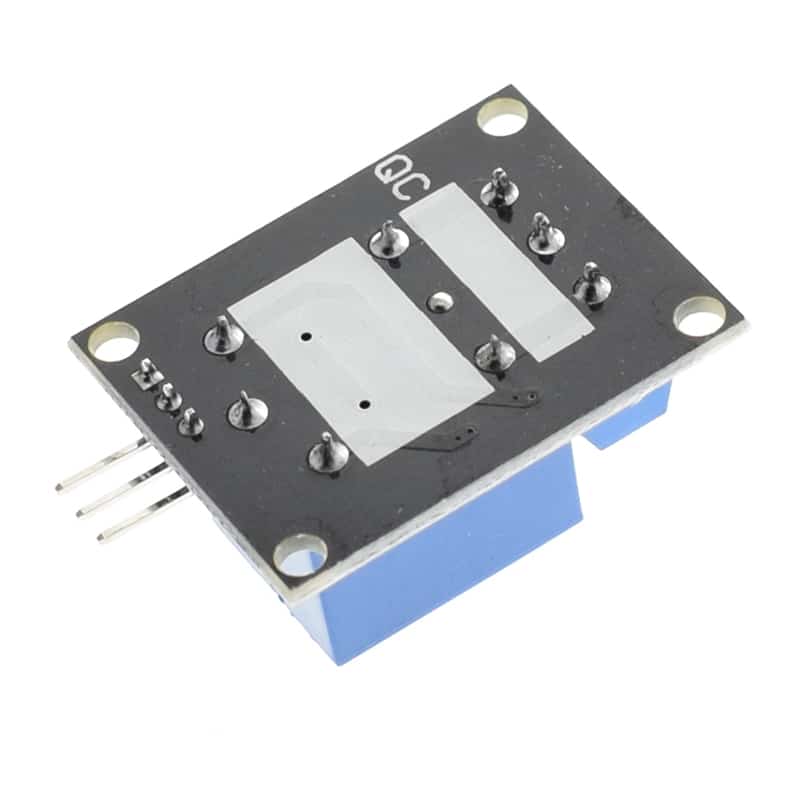

Módulo de 1 Relevadores 5 V Básico KY-019

Módulo de 1 Relevadores 5 V Básico KY-019

ROB0827

$ 35.00 MXN Precio incluye IVA

Descripción

El relevador 5V KY-019 es un módulo electromecánico que permite controlar dispositivos de alta potencia o corriente alterna (como lámparas, ventiladores o electrodomésticos) utilizando señales de bajo voltaje provenientes de microcontroladores. Este módulo es especialmente útil en proyectos de domótica, automatización del hogar, control remoto de aparatos eléctricos y sistemas de seguridad. Es compatible con placas de desarrollo como Arduino (UNO, Mega, Nano), ESP8266, ESP32 y Raspberry Pi, lo que lo hace ideal para aplicaciones donde se necesita controlar cargas externas de forma segura y eficiente.
Es ideal para cargas externas tales como bombillas, motores etc. Los contactos de los relevadores están diseñados para conmutar hasta 10 A y 250 VAC (5 VCD), aunque recomendamos dejar un margen hacia abajo de estos límites. Las entradas de control se encuentran aisladas con optoacopladores para minimizar el ruido percibido por el circuito de control mientras se realiza la conmutación de la carga. La señal de control puede provenir de cualquier circuito de control TTL o CMOS como un microcontrolador.

Este módulo funciona como un interruptor que tan solo hay que aplicar un voltaje alto o bajo en la bobina para abrir o cerrar mecánicamente el electroimán para controlar circuitos eléctricos de manera independientes. Debes de tener en cuenta que un electroimán está formado por una barra de hierro, llamada núcleo, rodeada por una bobina de hilo de cobre. Al pasar una corriente eléctrica por la bobina, el núcleo de hierro se magnetiza por efecto del campo magnético producido por la bobina, convirtiéndose en un imán tanto más potente cuanto mayor sea la intensidad de la corriente y el número de vueltas de la bobina. Al abrir de nuevo el interruptor y dejar de pasar corriente por la bobina, desaparece el campo magnético y el núcleo deja de ser un imán.

  • Fácil de instalar
  • El voltaje de la bobina del relé es de 5 VDC
  • Puede controlado directamente por circuito lógicos
  • Con orificios para sujetar
  • Terminales de conexión de tornillo (clemas)
  • Terminales de entrada de señal lógica con headers macho de 0.1″
  • Aplicaciones: Electrónica de control



Especificaciones

  • Número de canales: 1
  • Voltaje de alimentación y control: 5 V
  • Corriente de activación: 20 mA
  • Número de relevadores: 1
  • Tensión máxima en AC: 250 V/10 A por canal
  • Tensión máxima en DC: 30 V/10 A por canal
  • Temperatura de operación mínima: -30 °C
  • Temperatura de operación máxima: 85 °C
  • Dimensiones: 3.4 cm X 2.6 cm 1.8 cm
  • Modelo: OKY3011-1-5V
  • Modelo: KY019

Compatible con

Nota: Dado el consumo de los relés, es muy recomendable disponer de una alimentación externa para alimentar la placa, ya que el puerto USB no proporciona suficiente corriente.
